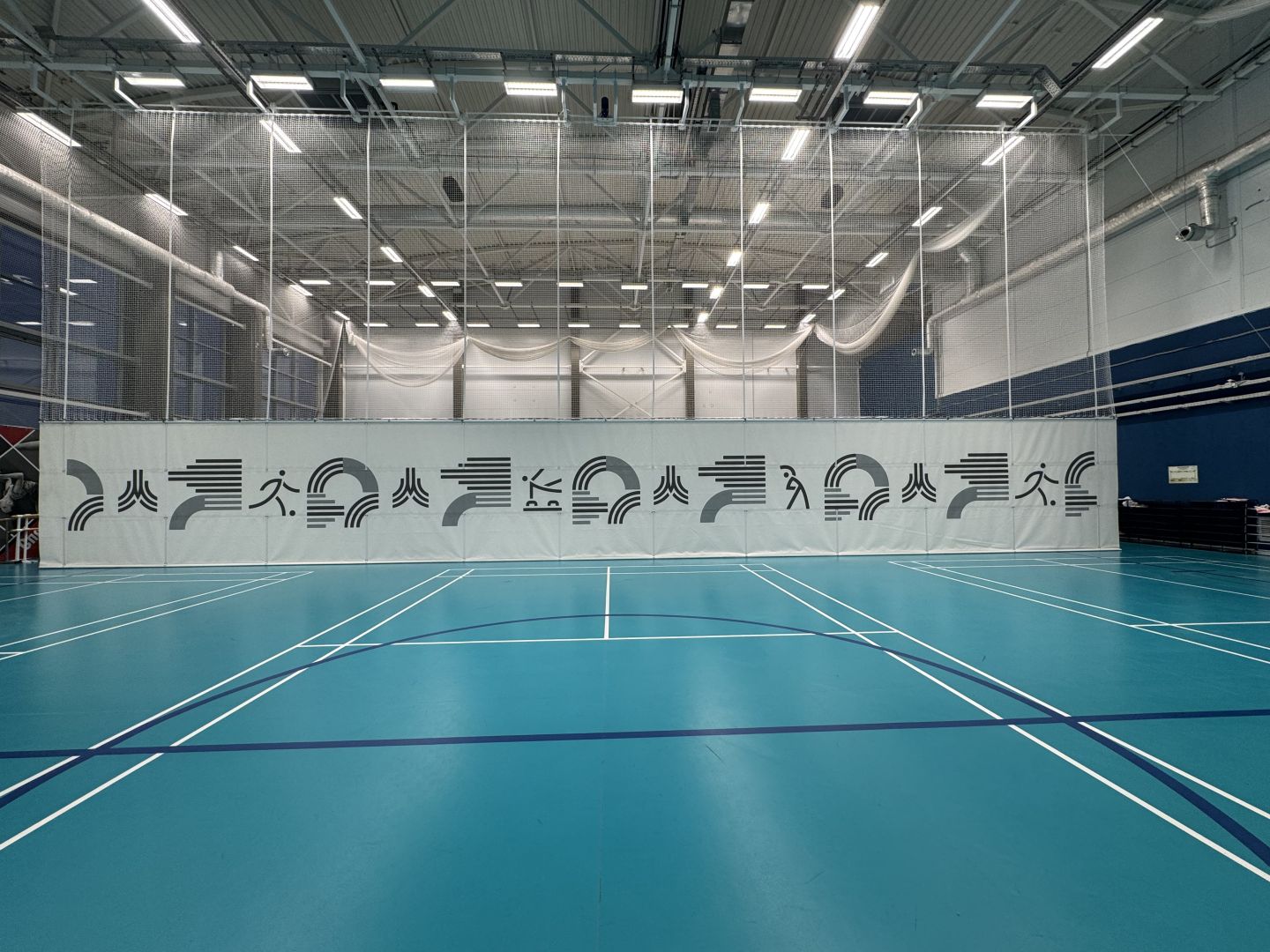

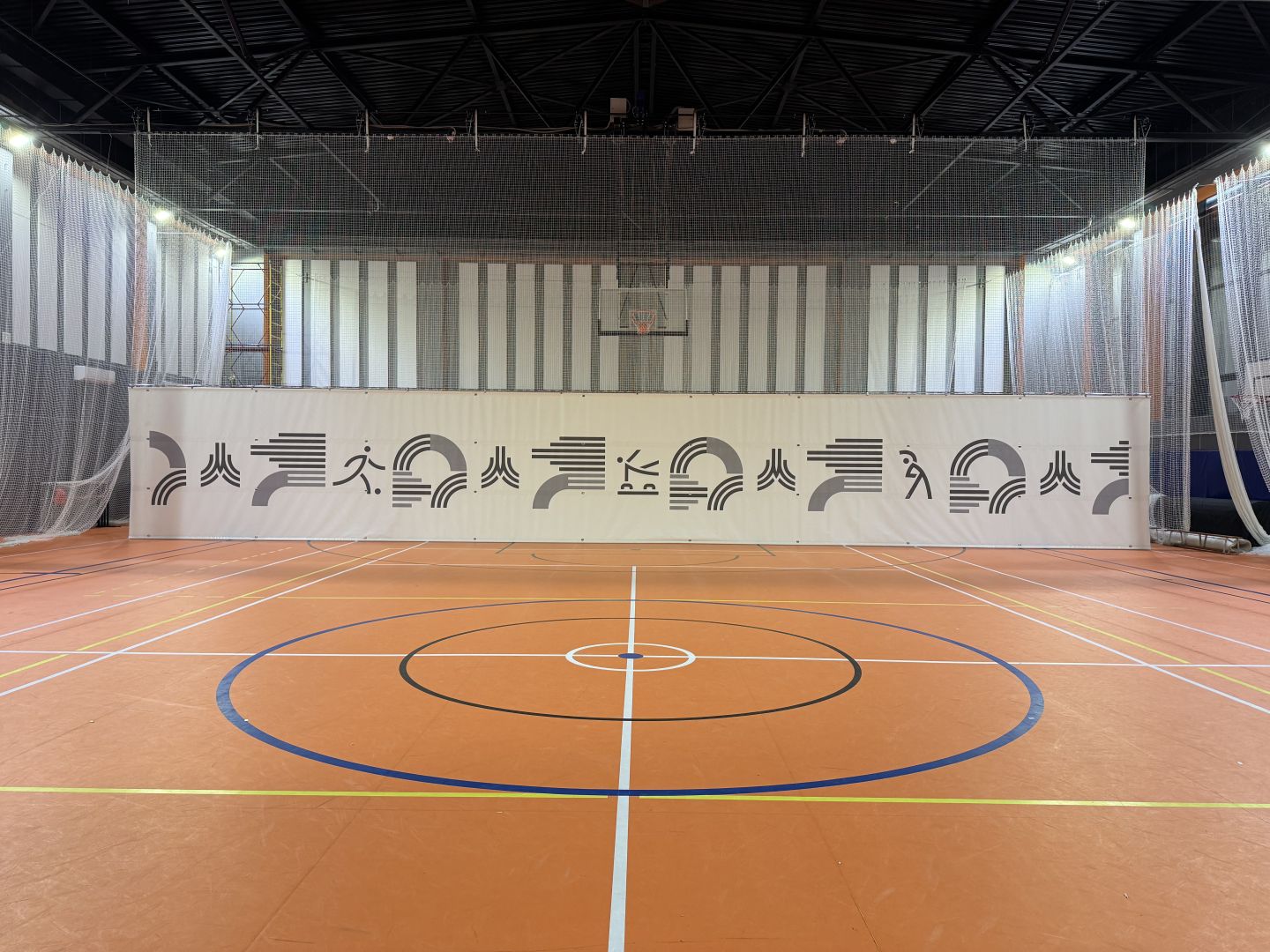

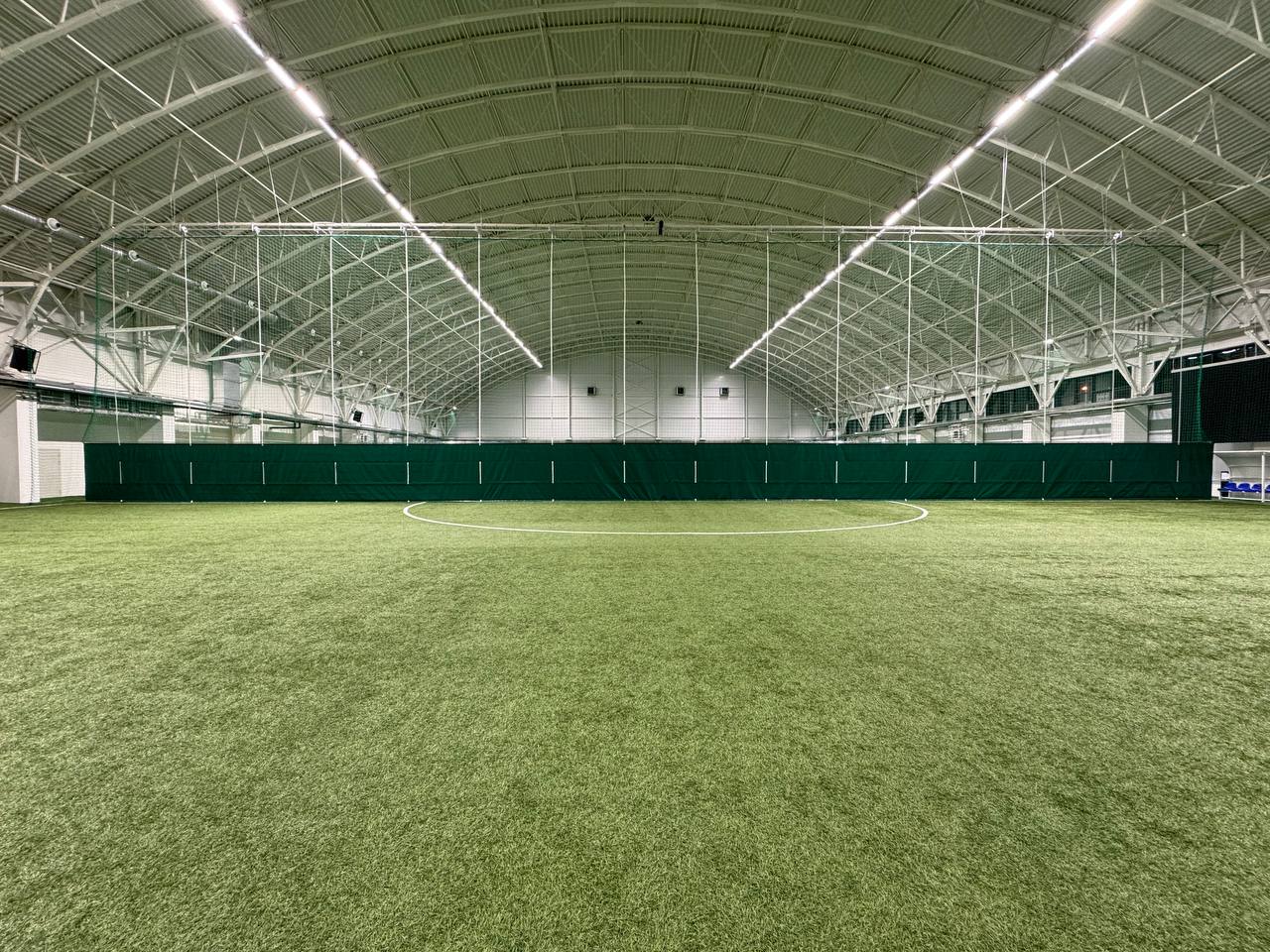

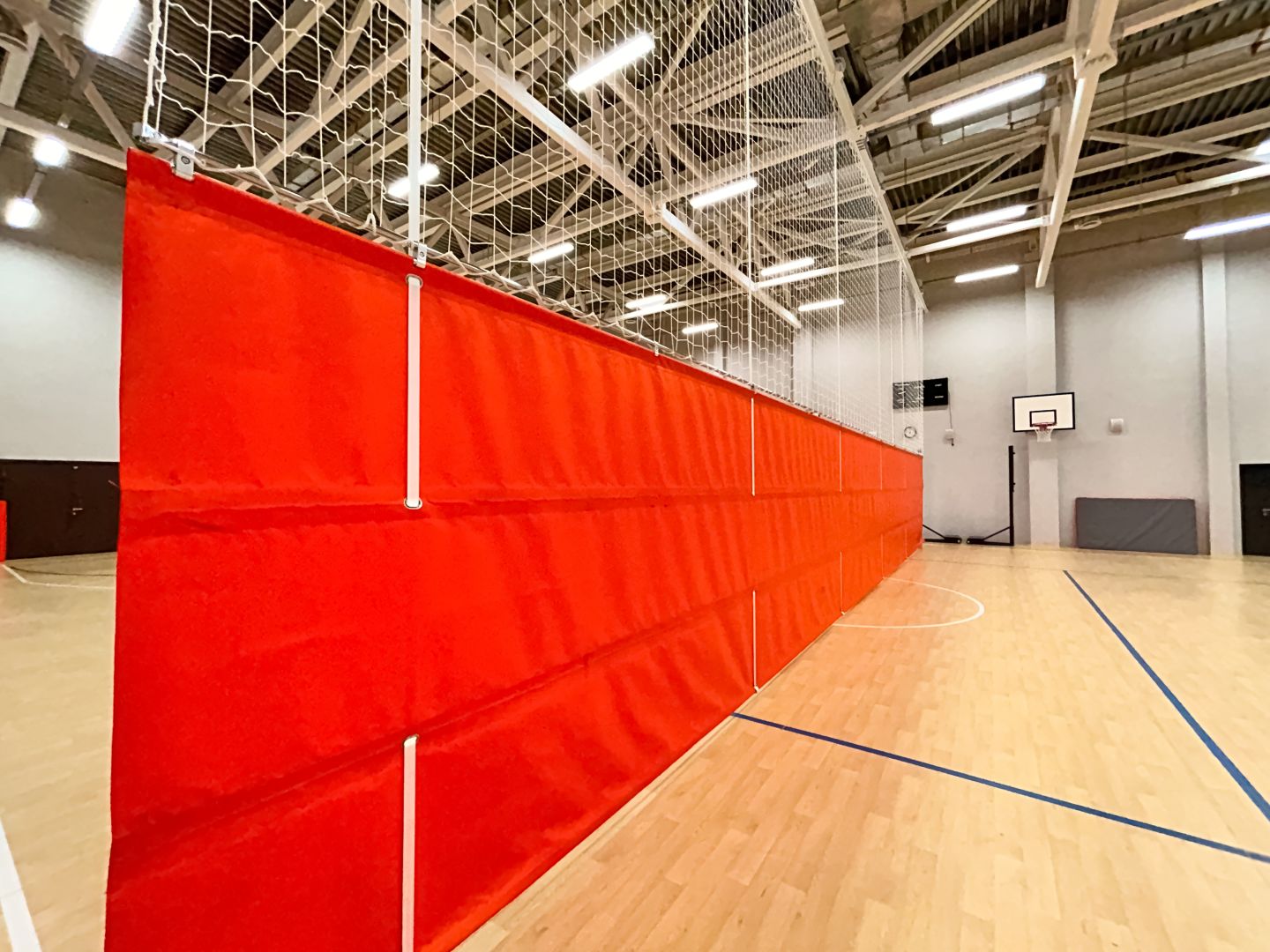

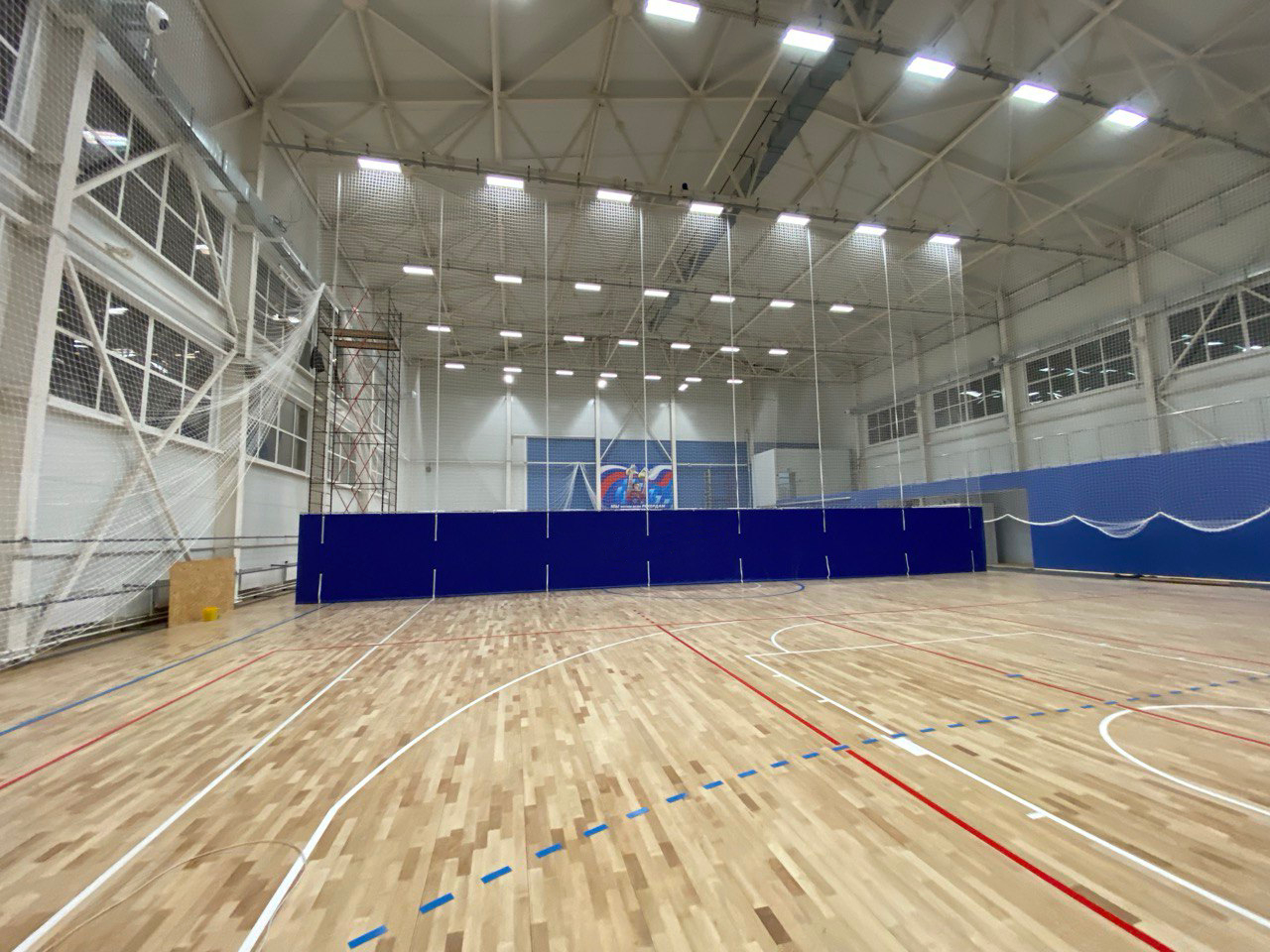

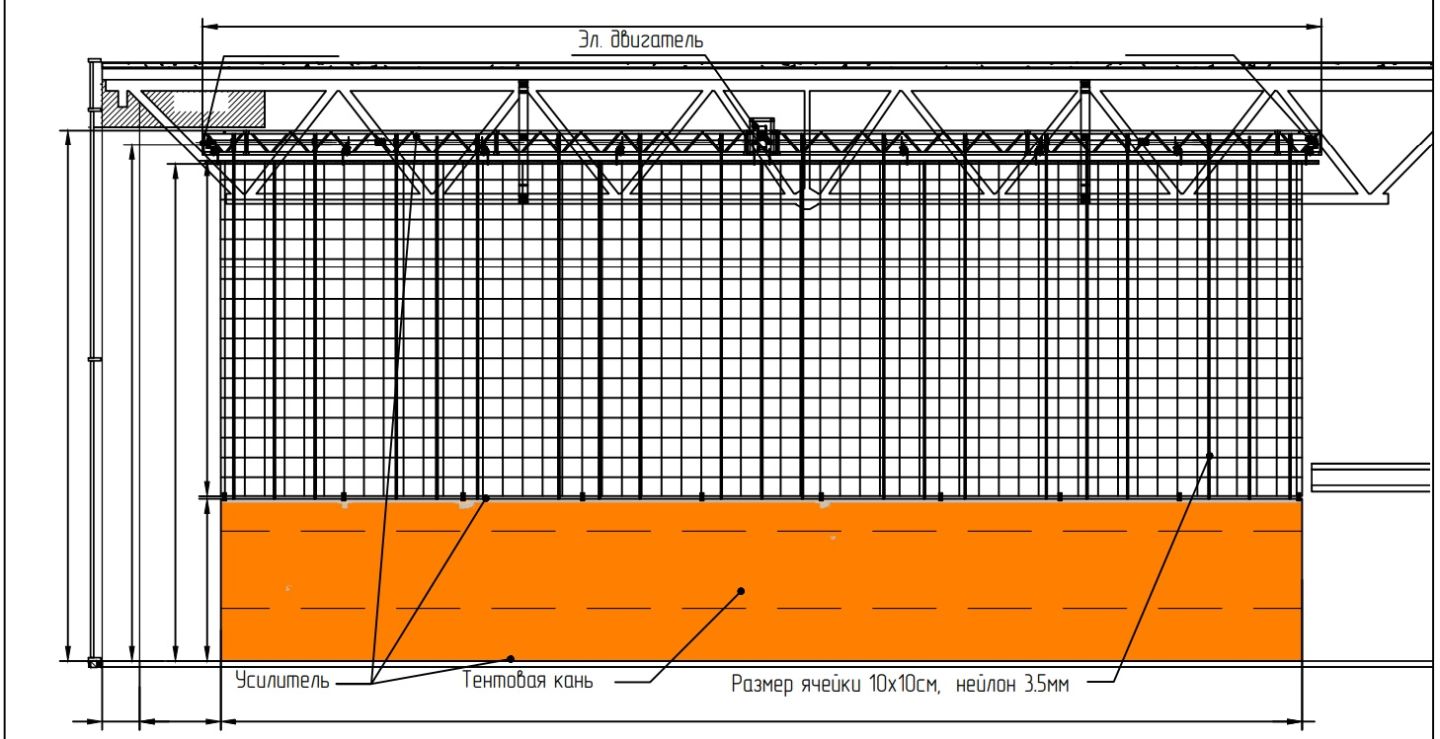

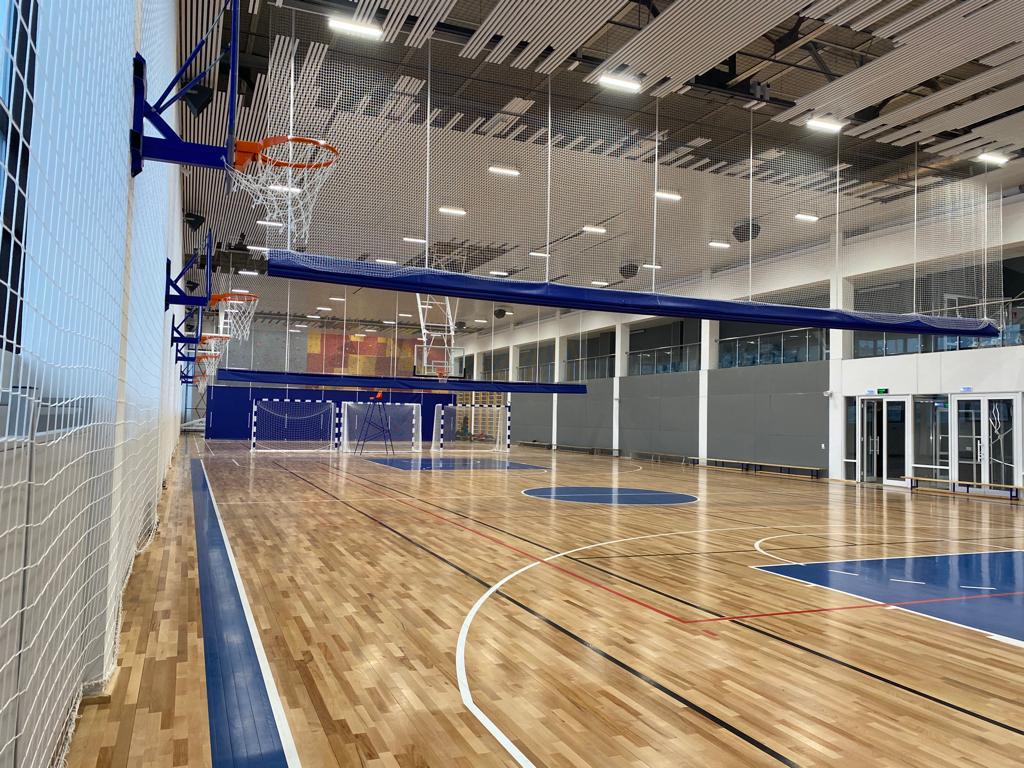

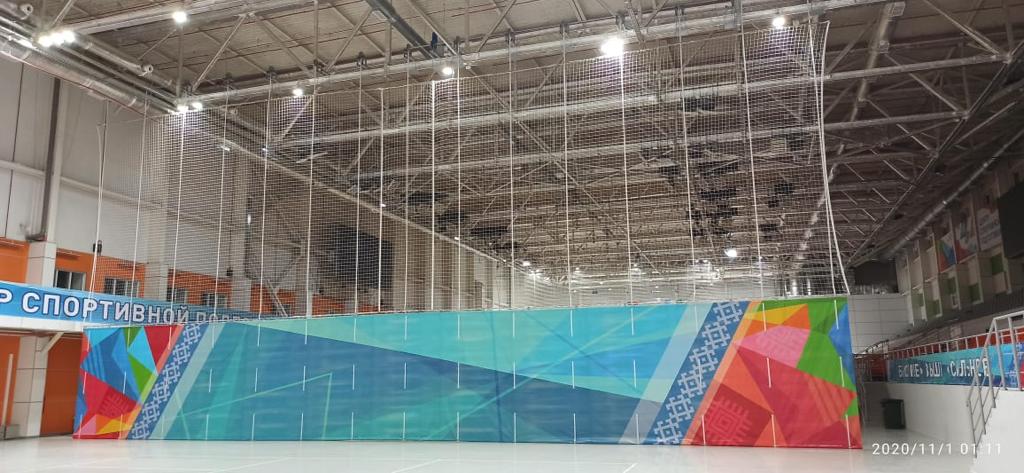

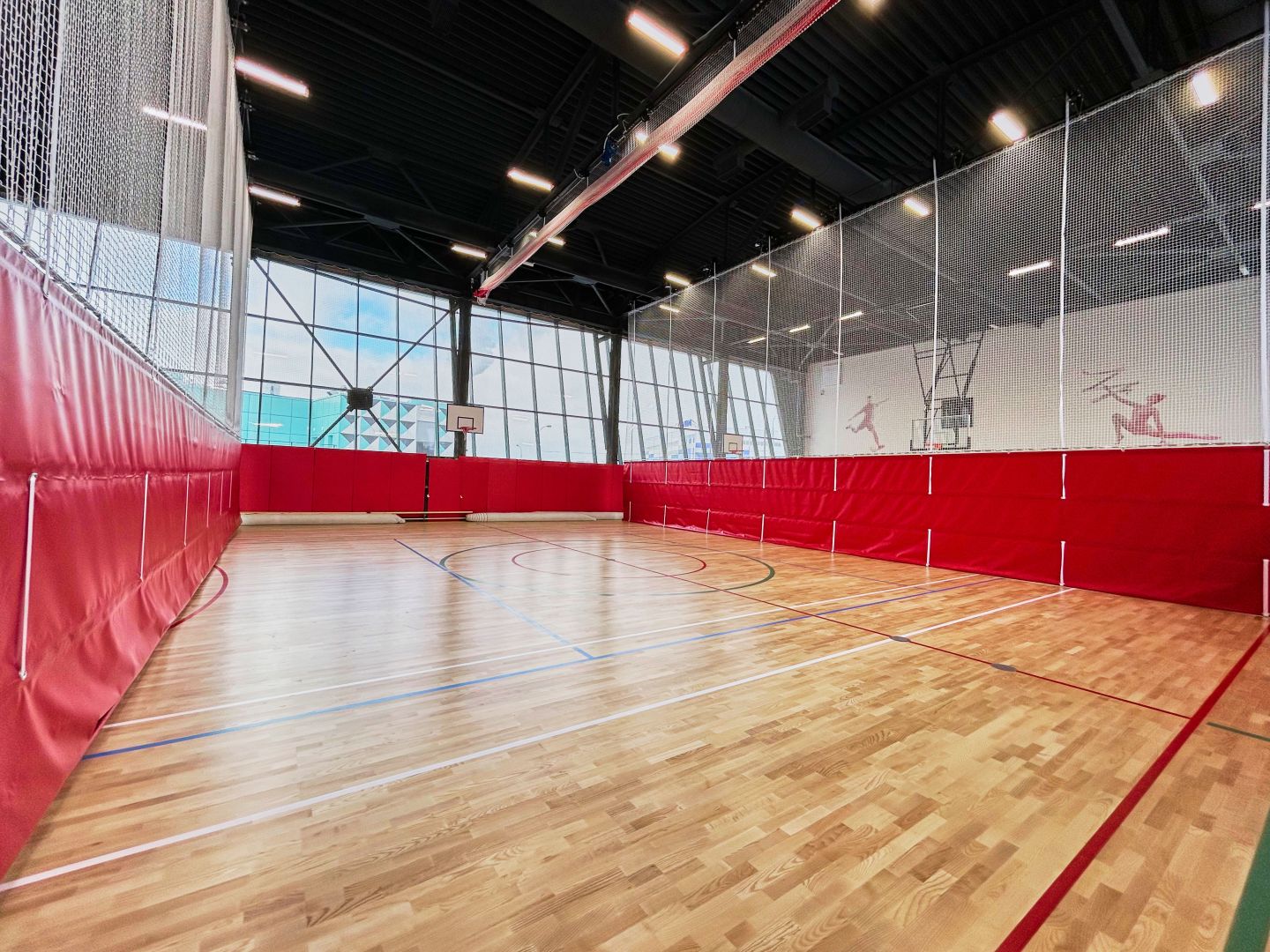

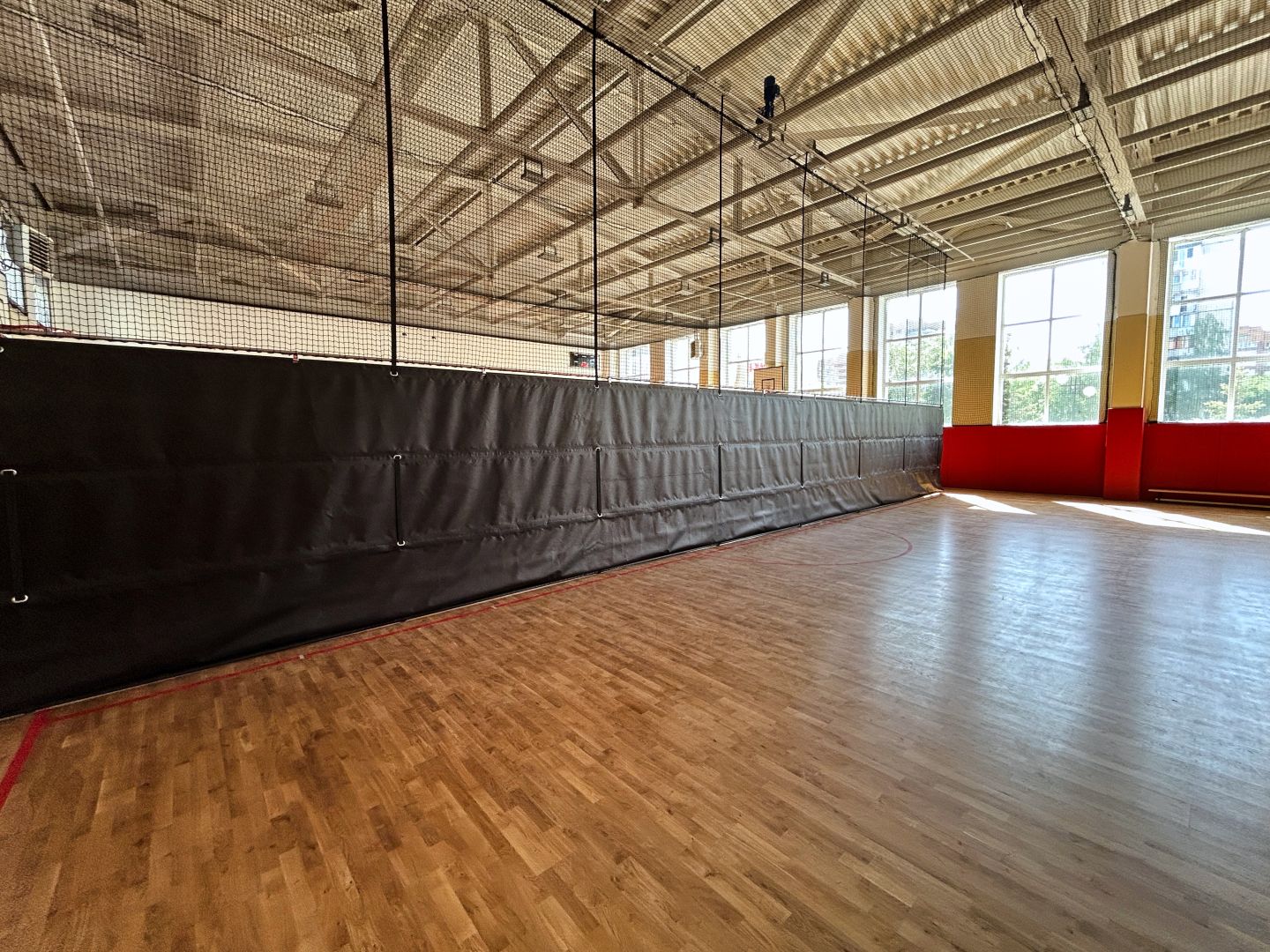

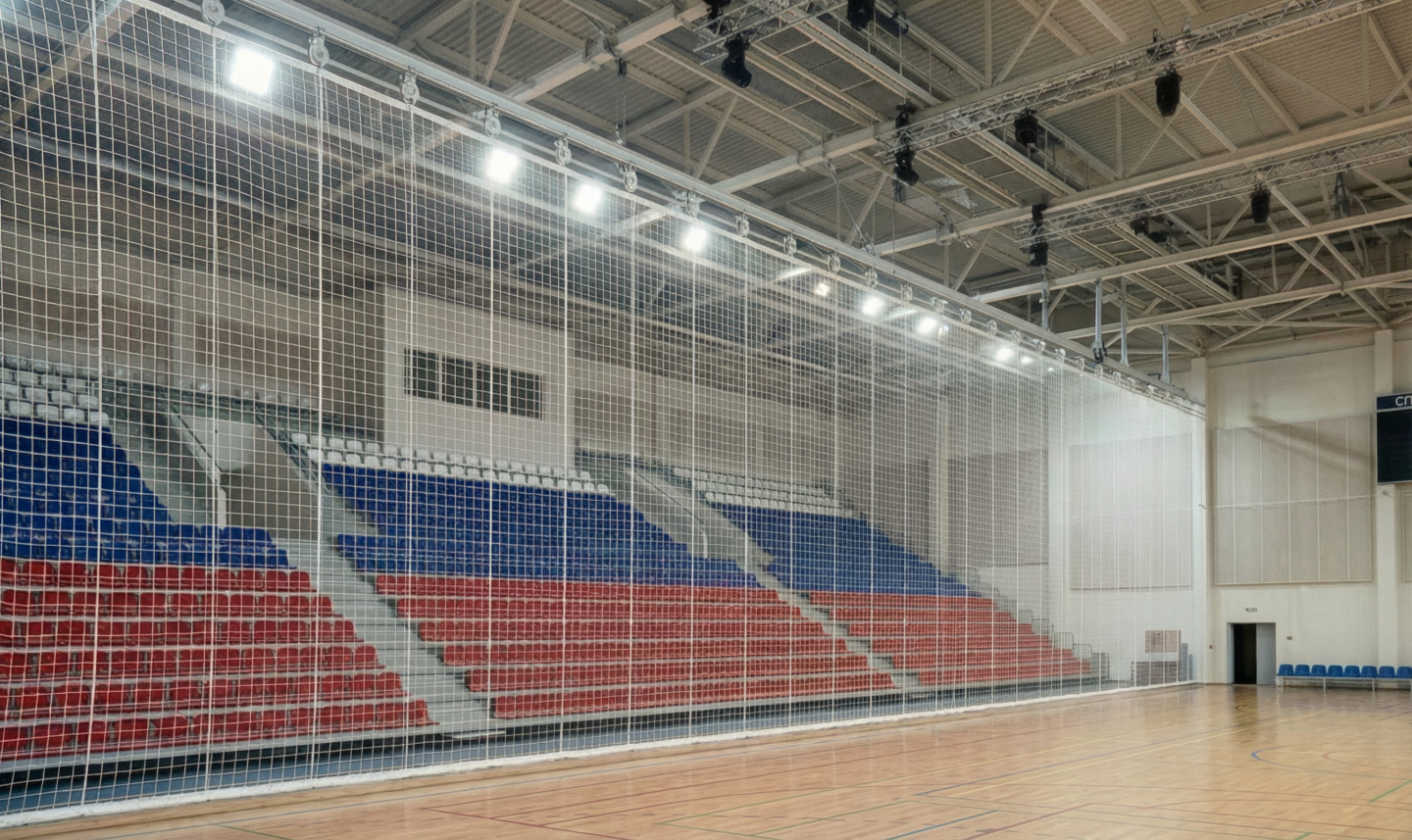

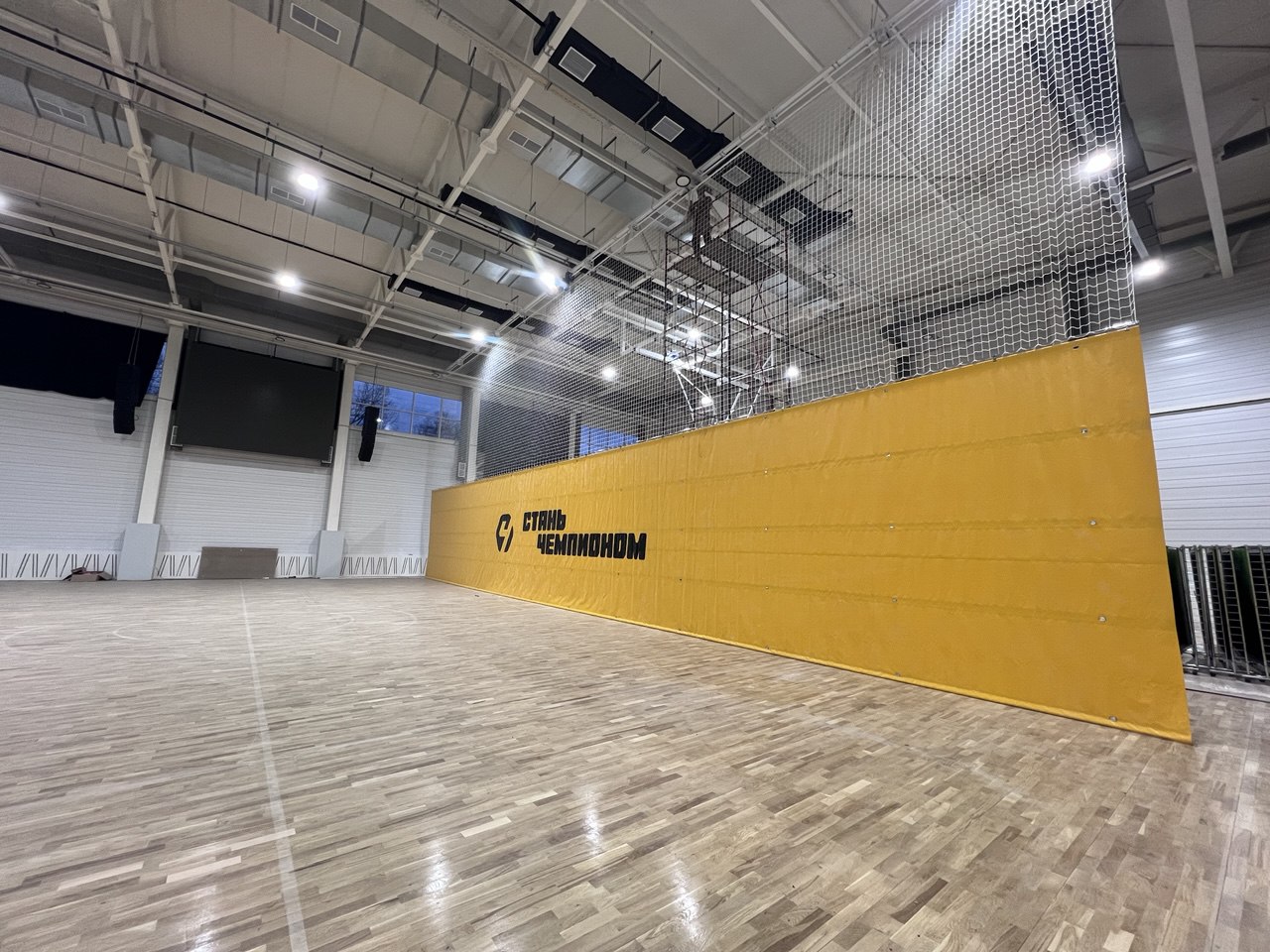

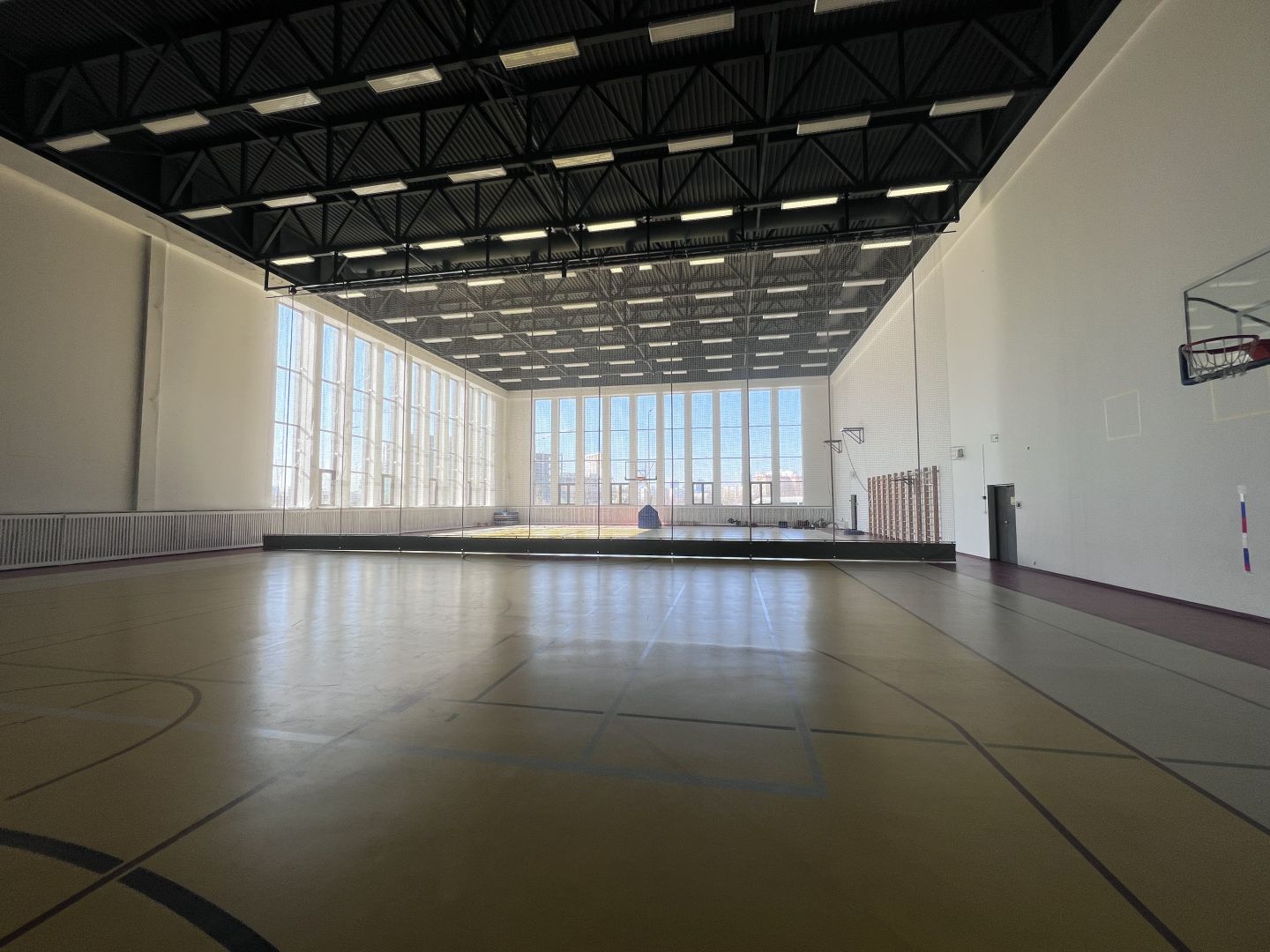

Система деления зала вертикальная с электроприводом 25-30 м. Система деления зала предназначена для разделения спортивного зала на отдельные изолированные площадки и/или сектора. Система деления зала оснащена механизмом подъема разделительного полотна (шторы) вверх к потолку с помощью электрического двигателя (привода) вертикальным подъемом.
При работе системы деления, загорается сигнальная лампа.

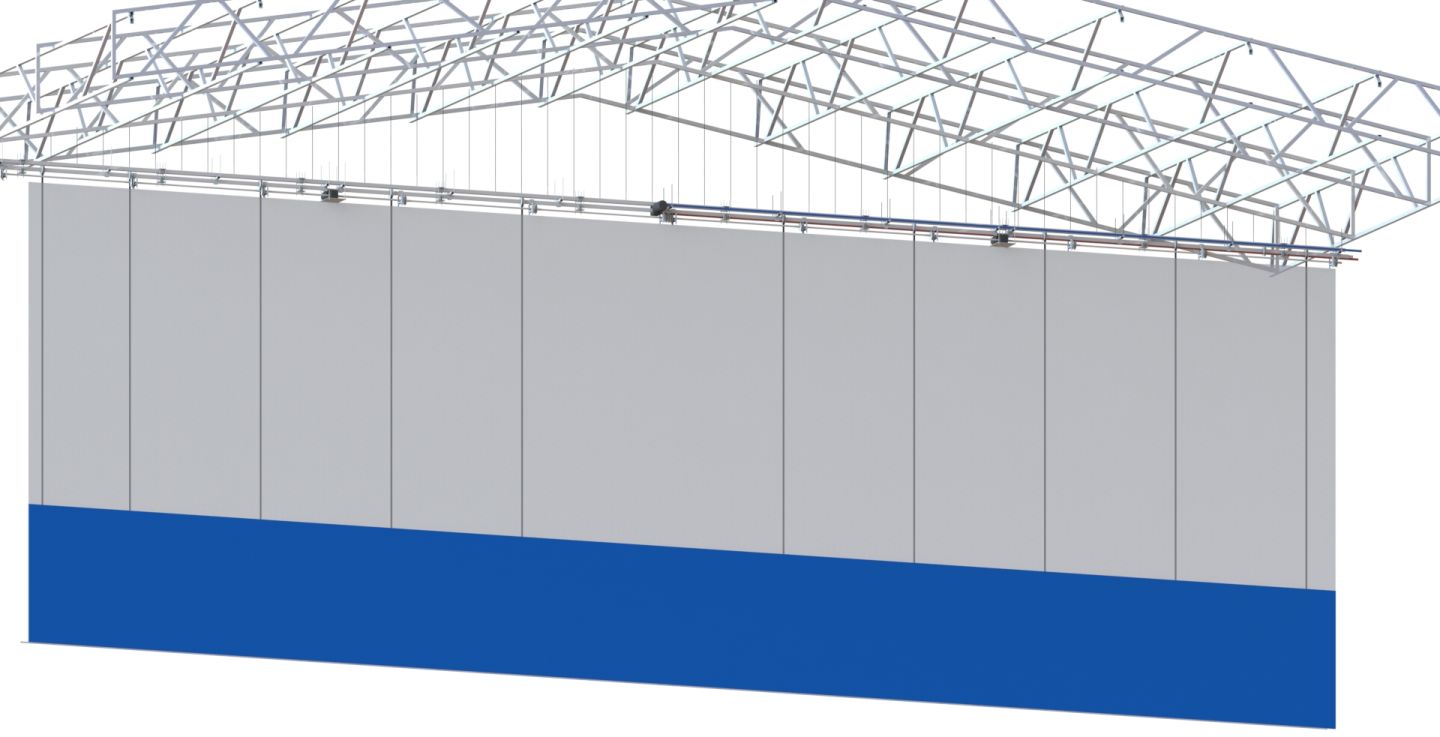

Монтаж производится на нижний пояс потолочных ферм, или на специальную несущую балку.
Компоненты системы устанавливаются на специальные кронштейны. Размеры,количество и конструктив кронштейнов определяется при предварительных замерах монтажником.
Все потолочные части системы имеют регулировку по высоте и вылету.
Ролики выполнены из листового металла s=2мм и втулки (труба э/с 40х2,5мм).
Вал системы передает крутящий момент от двигателя к роликам, части вала выполнены из трубы э/с 33,7х2,5мм. Длина сегментов вала индивидуальна и определяется при выезде инженера на объект.
Для установки опорных кронштейнов системы деления, необходимо предусмотреть установку несущей балки, сечением не менее 120х120 мм. Для распределения нагрузки на несущую балку предусмотреть поперечные балки с шагом 200-250 см.
Для подключения электродвигателя системы деления необходимо разместить точку подключения в месте расположения электродвигателя, 380В.
Для подключения щита управления необходимо выполнить прокладку кабеля сечением 3х1,5 мм от места установки электродвигателя до места установки щита управления.
Рекомендуется выбирать место установки щита управления в прямой видимости системы деления, для визуального контроля работы системы.

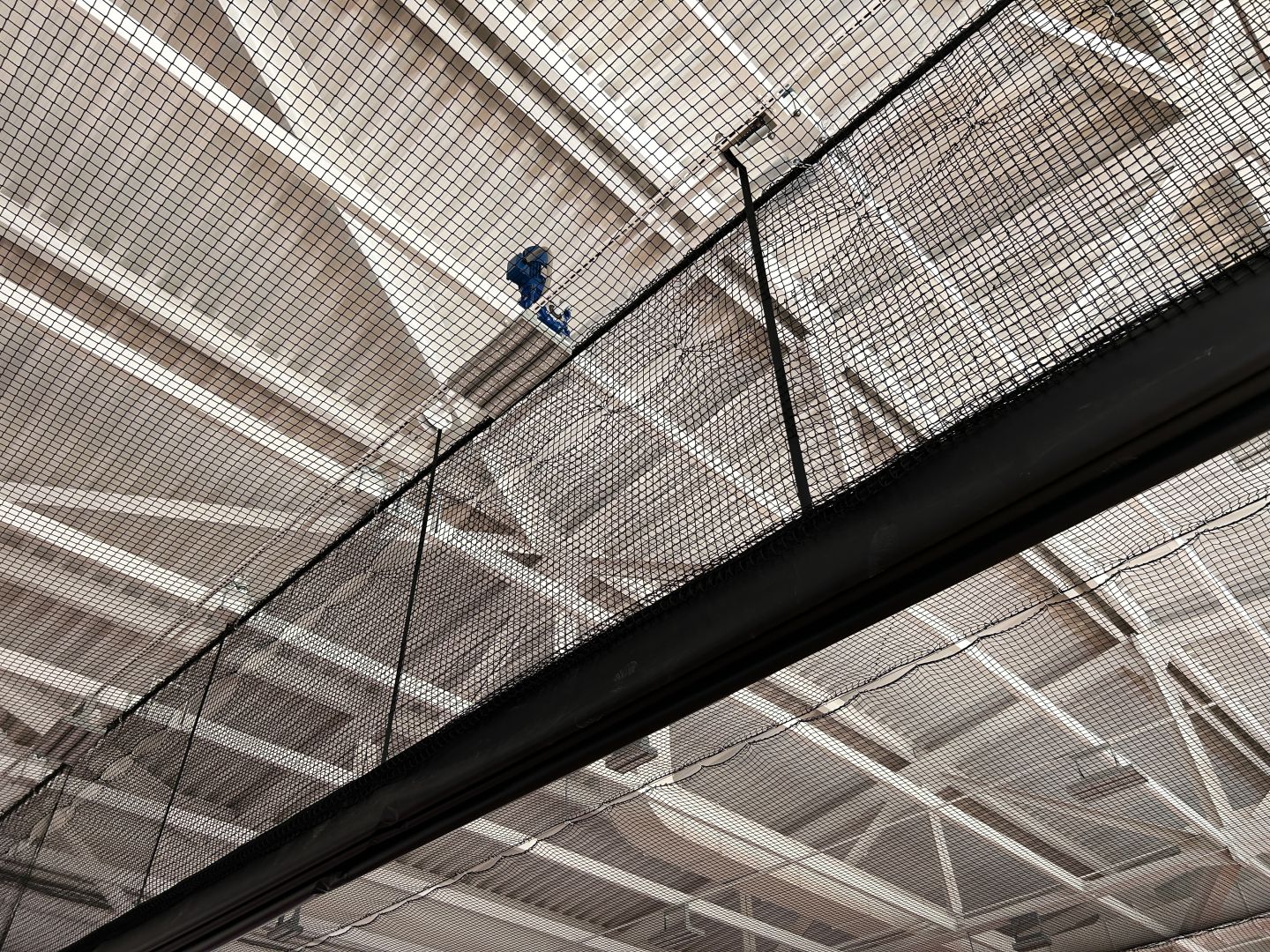

Вал покоится на специальных роликовых опорах, имеющих регулировку по высоте и вылету (для компенсации перепадов и смещений в горизонтальной плоскости).
Опорные пластины имеют толщины s=4мм и s=2мм (выполнены из листового металла).
Конечные ролики имеют оси Ф20мм для базирования в регулируемых подшипниковых узлах.

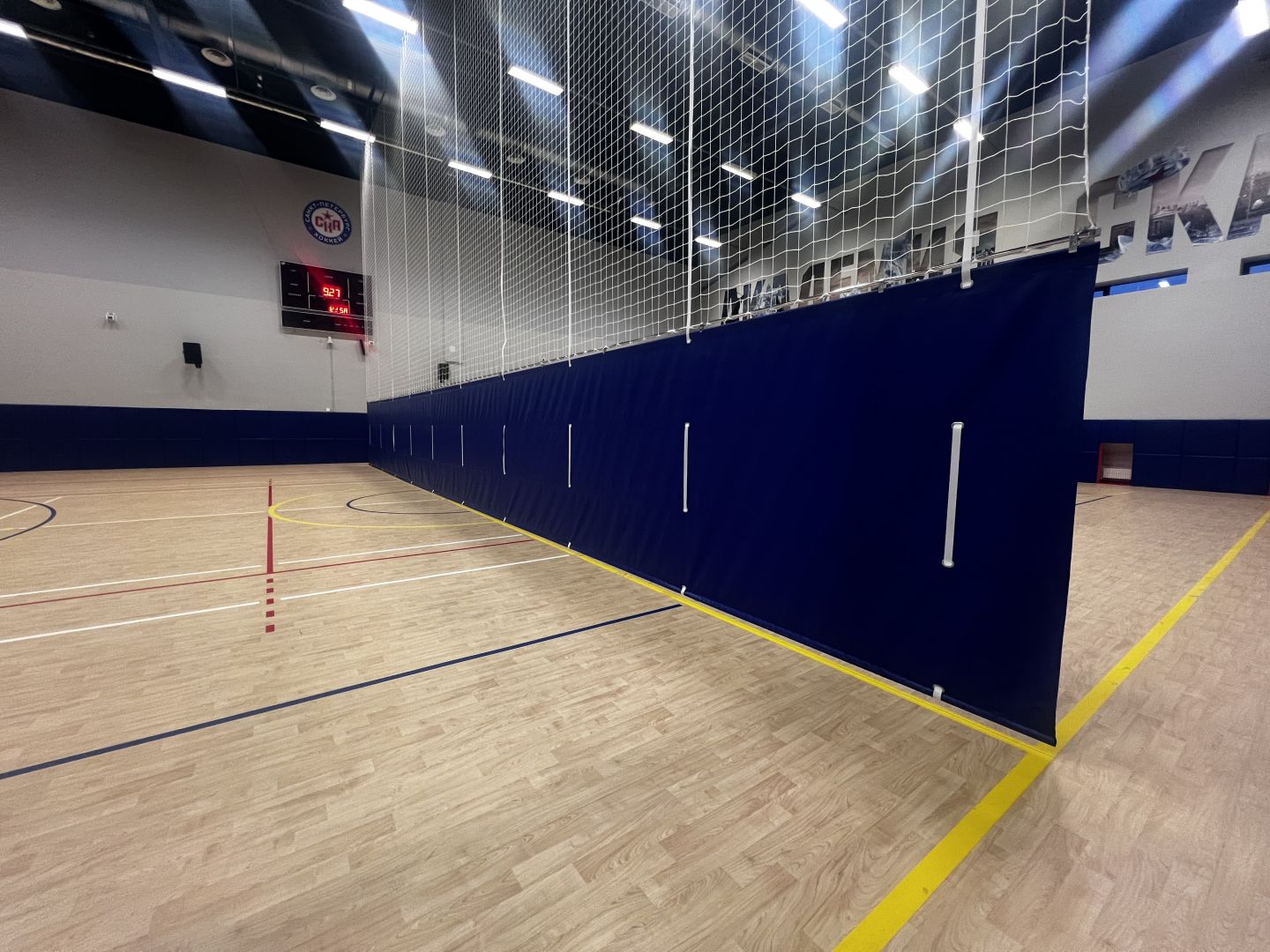

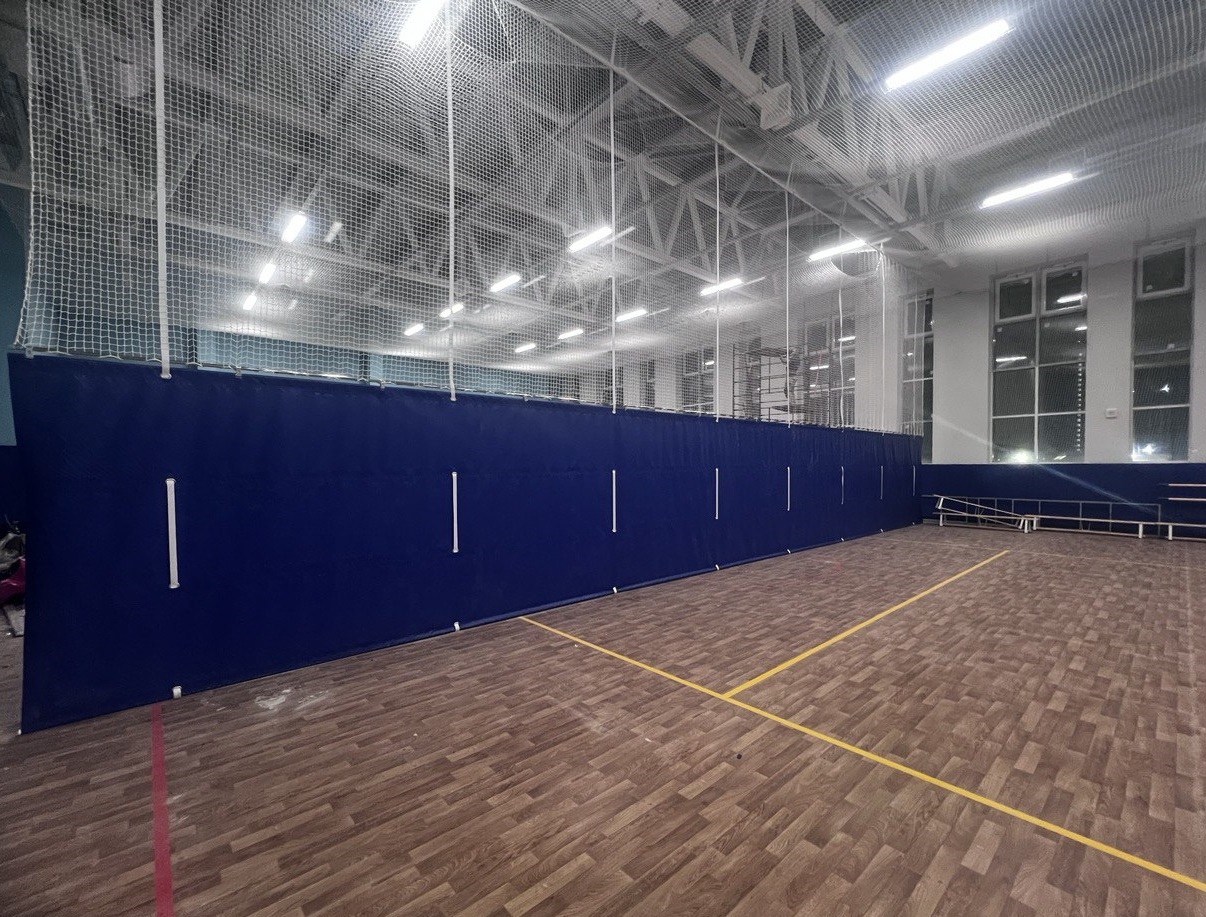

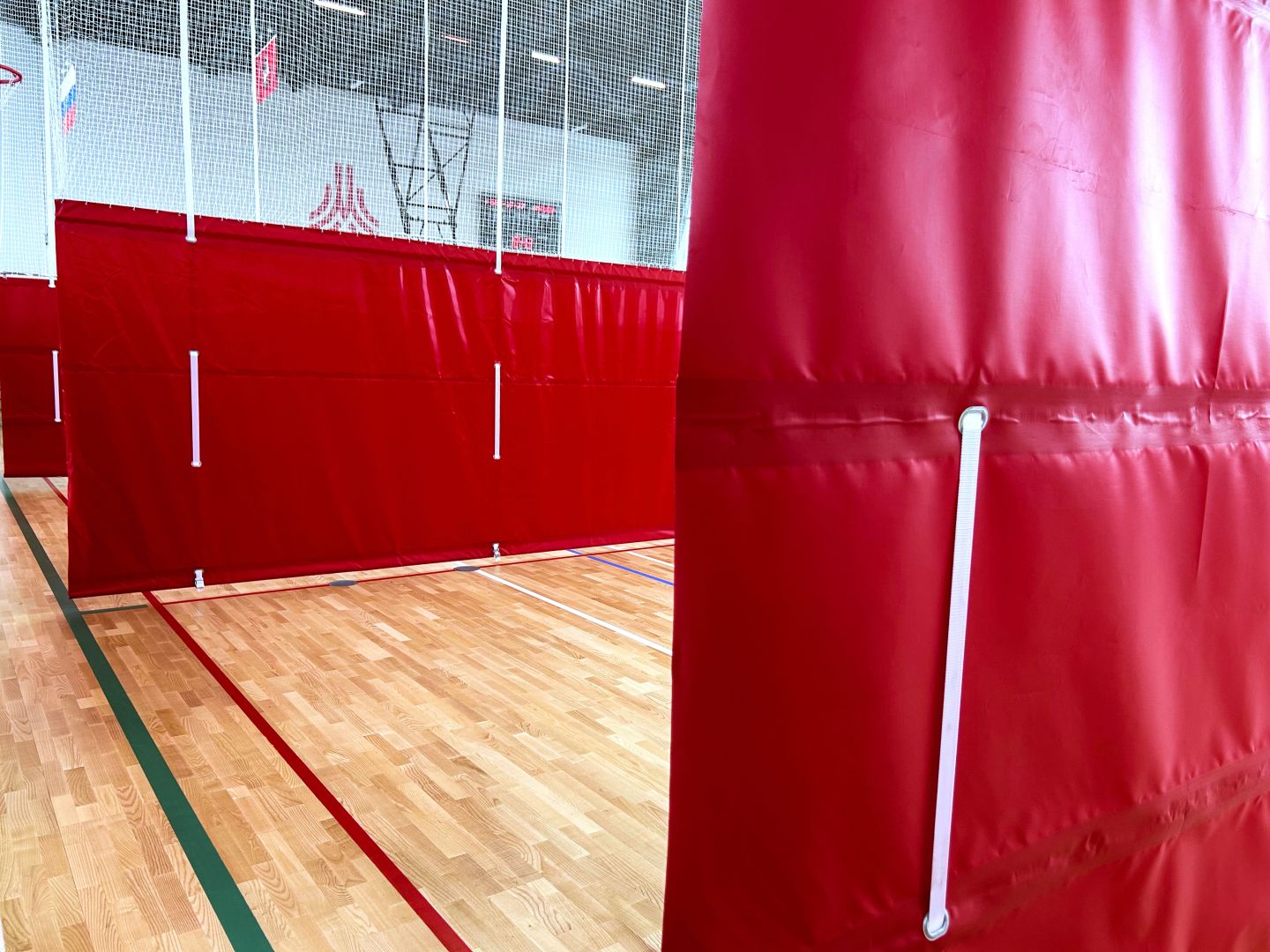

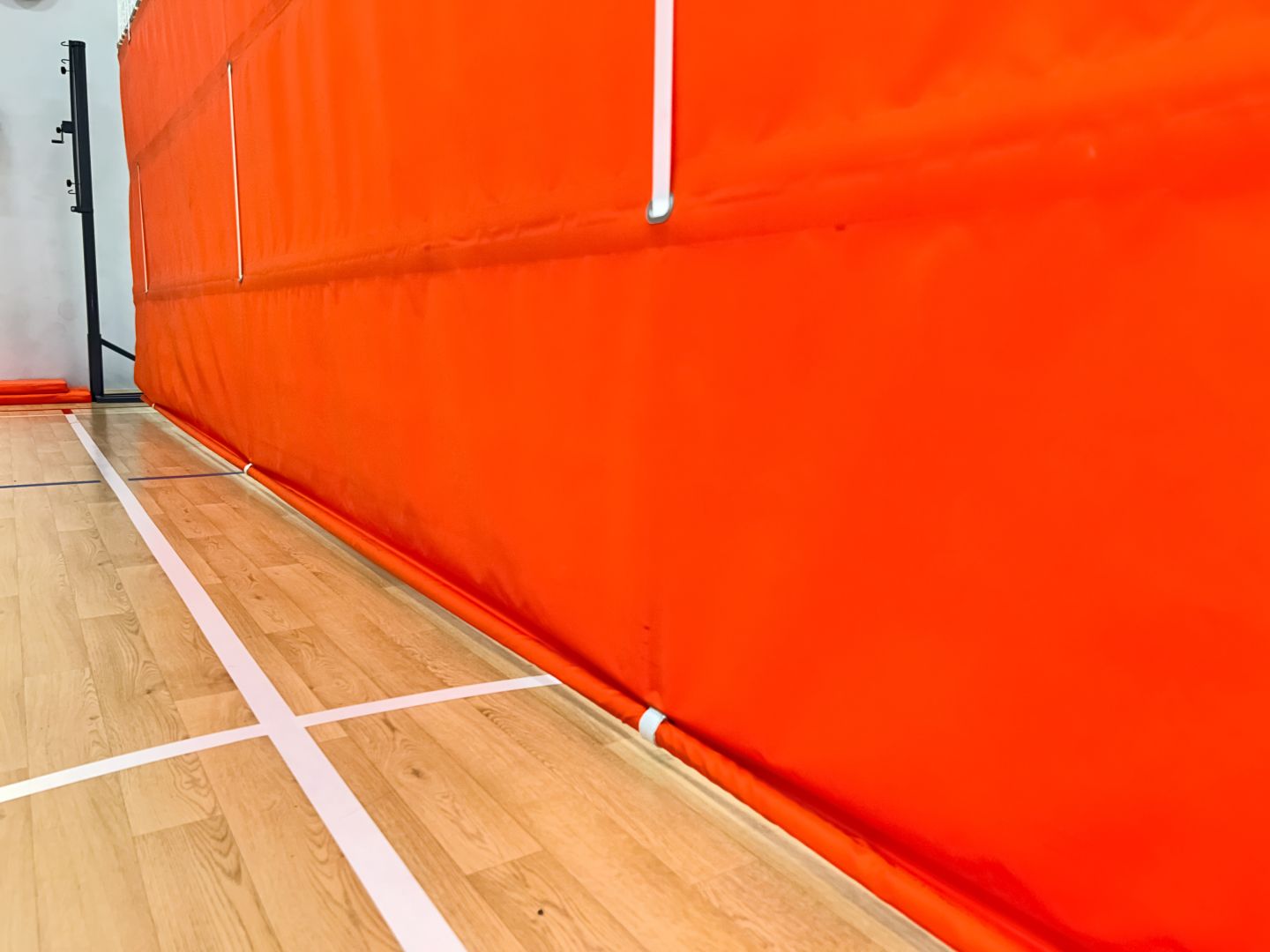

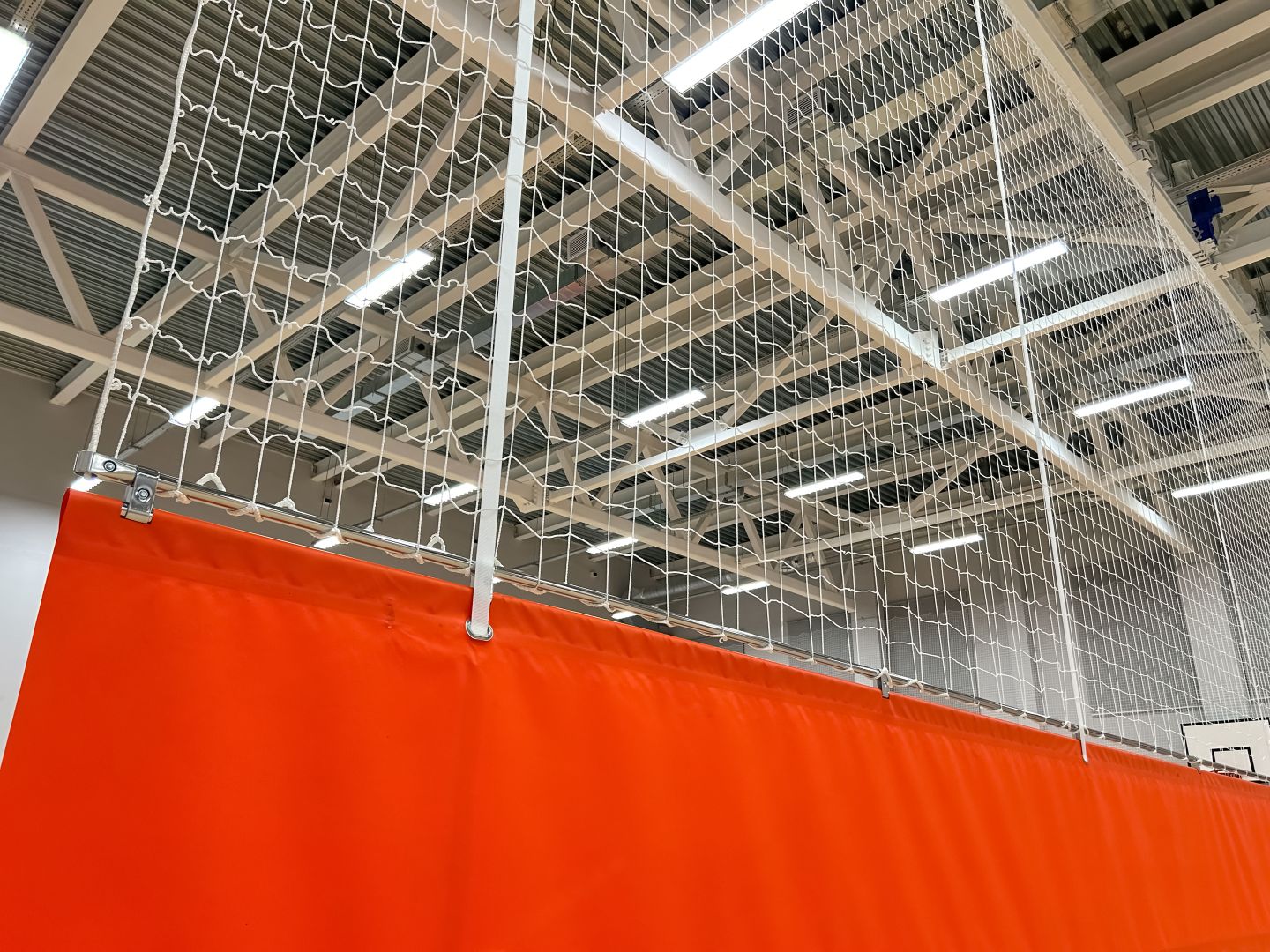

Материалы экран - сдвоенный комбинированный (тентовая ткань с сеткой).
Ячейки сетки и тип полотна определяется при заказе.
Для окраски металлических компонентов системы используется порошковое покрытие.
Цвет – по согласованию с заказчиком.
Применение для спортивного зала шириной 25-30 м.

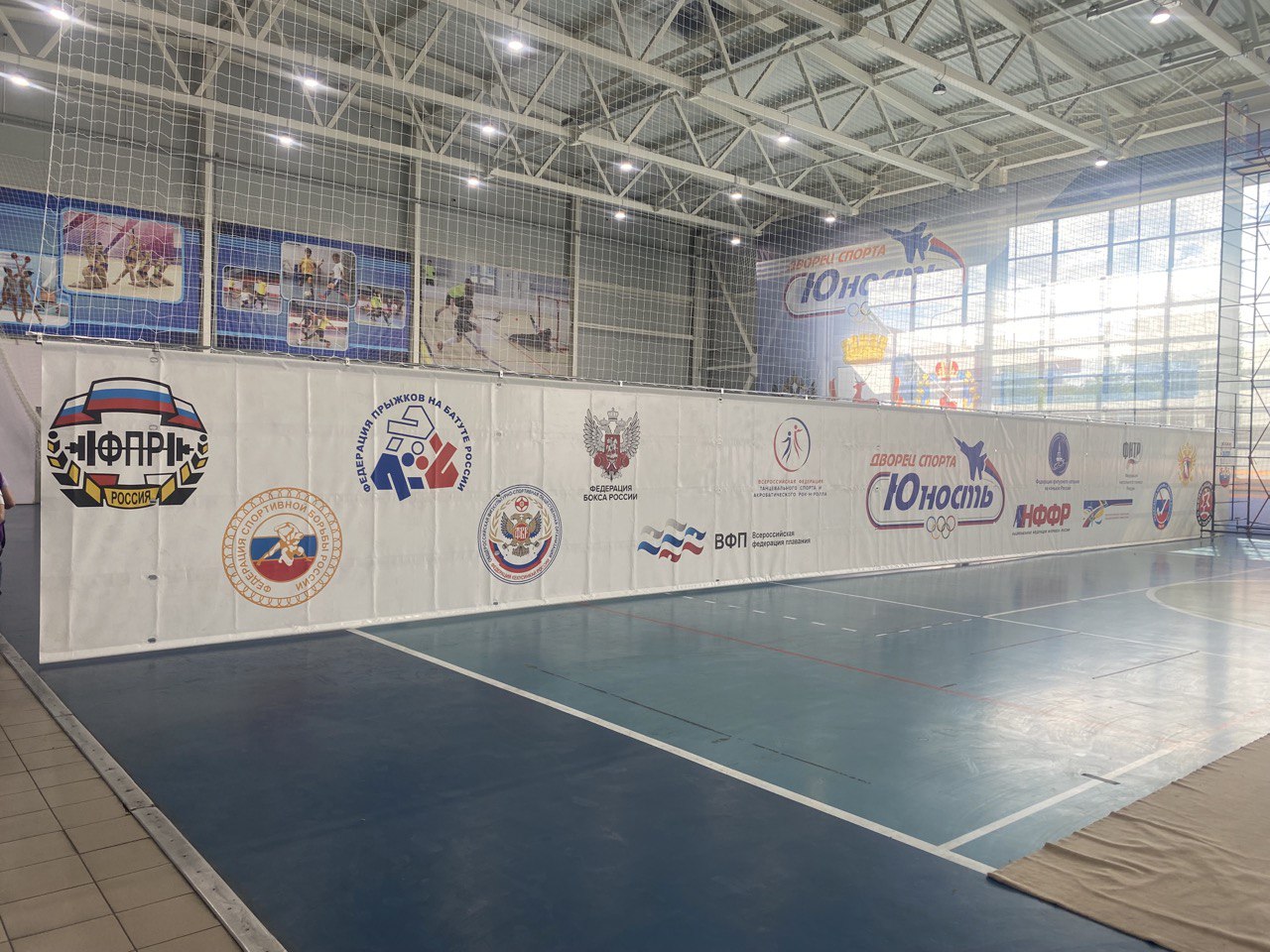

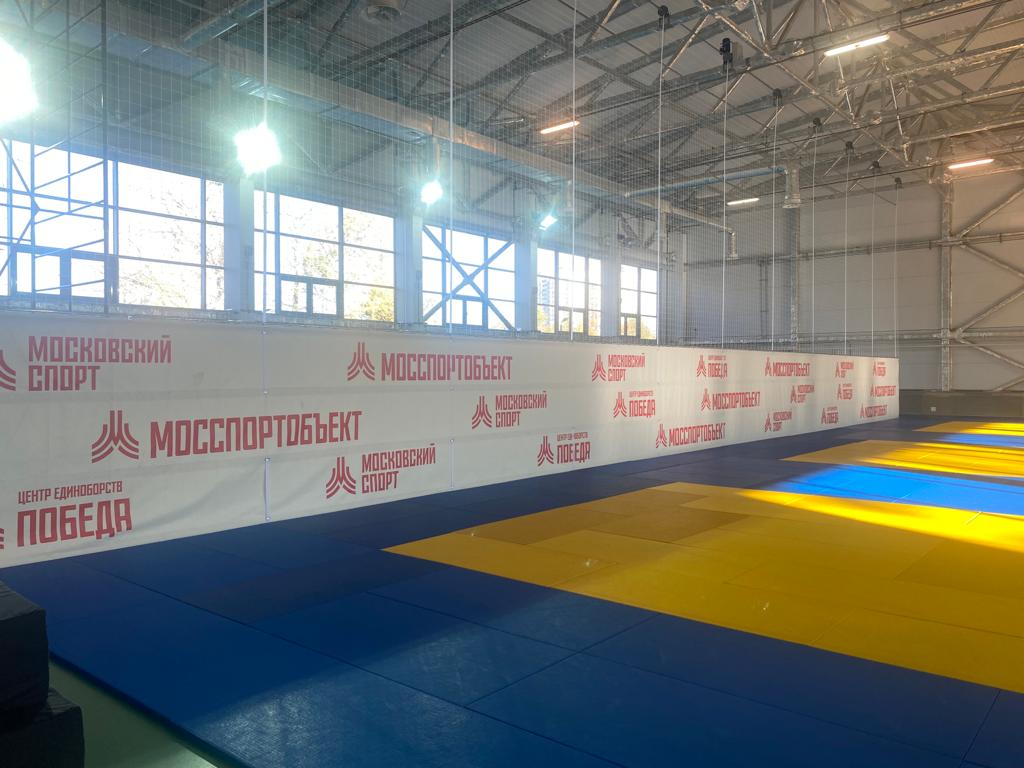

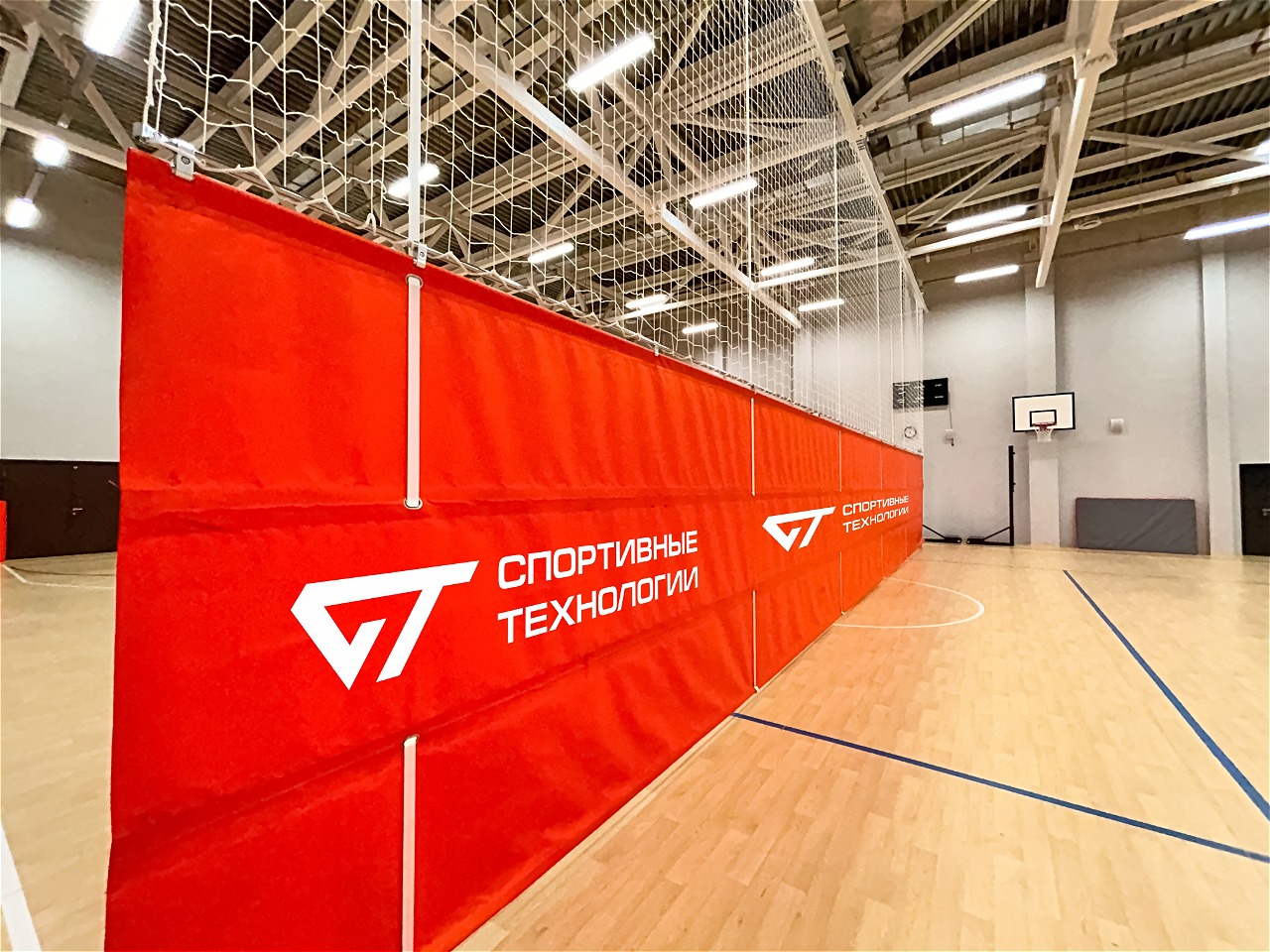

Дополнительно возможно нанесение логотипа заказчика.
Прокладка силовой проводки и кабелей управления НЕ ВХОДИТ в цену изделия.
Цена изделия и монтажа включает стоимость стандартной конструкции и не учитывает необходимые конструктивные изменения, которые могут быть внесены в зависимости от ТХ или по итогам замера.
|
Производитель
|
СПОРТИВНЫЕ ТЕХНОЛОГИИ |
|
Страна
|
РОССИЯ |
|
Наличие
|
Есть в наличии |
|
Стоимость стандартного монтажа или сборки
|
199000 руб. |
|
Высота
|
по согласованию |
|
Применение
|
для спортивного зала шириной 25-30 м |
|
Цвет
|
белый (RAL9003); синий +5% к цене; другие цвета +10% |
|
Вес
|
в сборе 350-450 кг (без несущей балки) |
|
Материалы
|
экран - комбинированный (тентовая ткань с сеткой) |
|
Дополнительно
|
возможно нанесение логотипа заказчика |
|
Примечание
|
при нахождении объекта на расстоянии более 150 км от Москвы, дополнительные расходы на логистику и выезд специалистов уточняйте у менеджеров. Прокладка силовой проводки и кабелей управления НЕ ВХОДИТ в цену изделия |
|
В комплекте
|
двигатель 3-х фазный - 1 шт., сигнальная лампа - 1 шт., первичные ролики - 2 шт., концевые ролики - 2 шт., промежуточные ролики (кол-во зависит от длины системы), вал проводной - 1 шт., подшипниковый узел - 2 шт., площадка опорная регулируемая (кол-во зависит от компонентов системы), вал приводной - 1 шт., подшипниковый узел - 2 шт., площадка опорная регулируемая (кол-во зависит от компонентов системы), опорные / подвесные кронштейны (кол-во зависит от компонентов системы и спецификации помещения), наборные перекладины полотна (кол-во зависит от компонентов системы), полотно / сетка - 1 к-т., ответные пластины к площадкам опорным (кол-во зависит от компонентов системы), электрооборудование - 1 к-т., к-т крепежа и заглушек - 1 к-т. |
|
Установка
|
для установки опорных кронштейнов системы деления, необходимо предусмотреть установку несущей балки, сечением не менее 120х120 мм. Для распределения нагрузки на несущую балку предусмотреть поперечные балки с шагом 200-250см. Для подключения электродвигателя системы деления необходимо разместить точку подключения в месте расположения электродвигателя, 380В. Для подключения щита управления необходимо выполнить прокладку кабеля сечением 3х1,5мм от места установки электродвигателя до места установки щита управления. Рекомендуется выбирать место установки щита управления в прямой видимости системы деления, для визуального контроля работы системы |
