Система деления зала с электроприводом и сдвоенным полотном 10-15 м СТ-285
на рынке
производство
товаров
России и СНГ

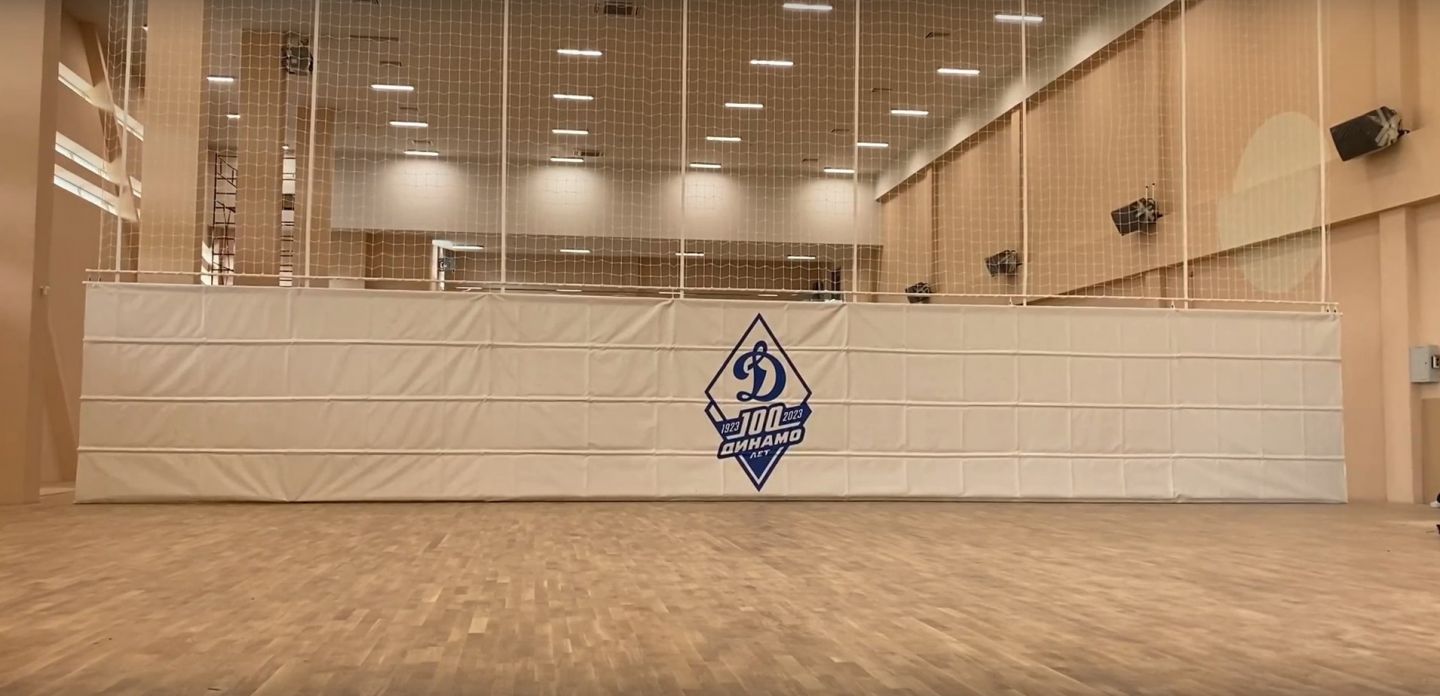

Система деления зала СТ-285 предназначена для разделения спортивного зала на отдельные изолированные площадки и/или сектора. Система деления зала оснащена механизмом подъема разделительного полотна (шторы) вверх к потолку с помощью электрического двигателя (привода) вертикальным подъемом.
При работе системы деления, загорается сигнальная лампа.

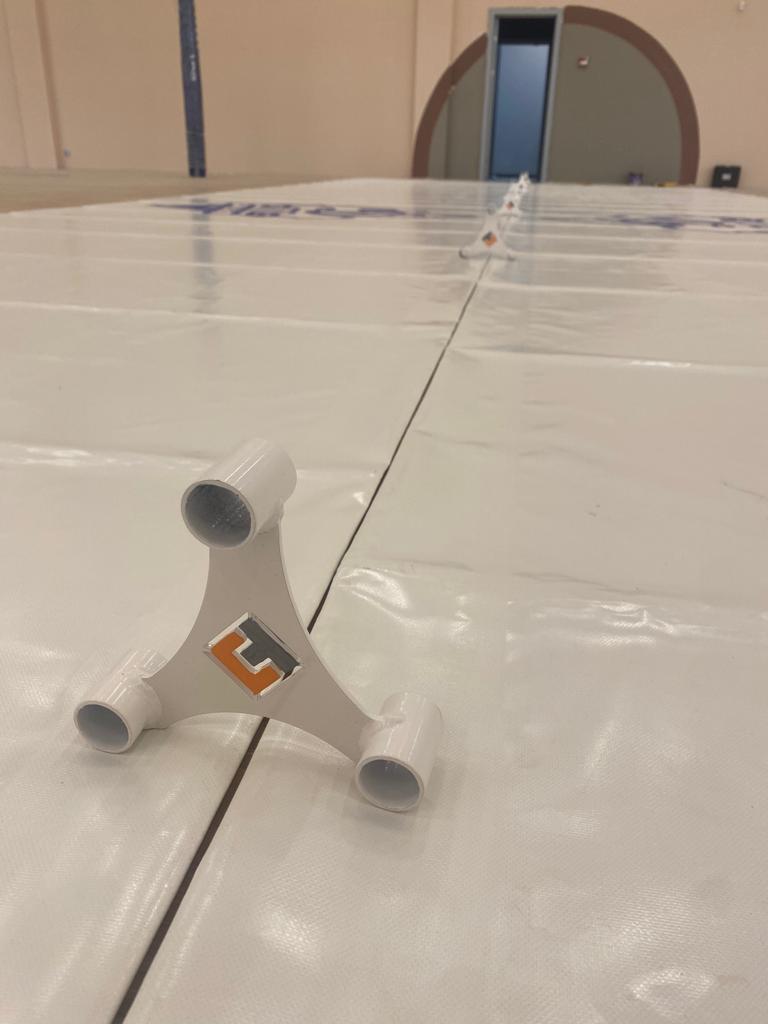

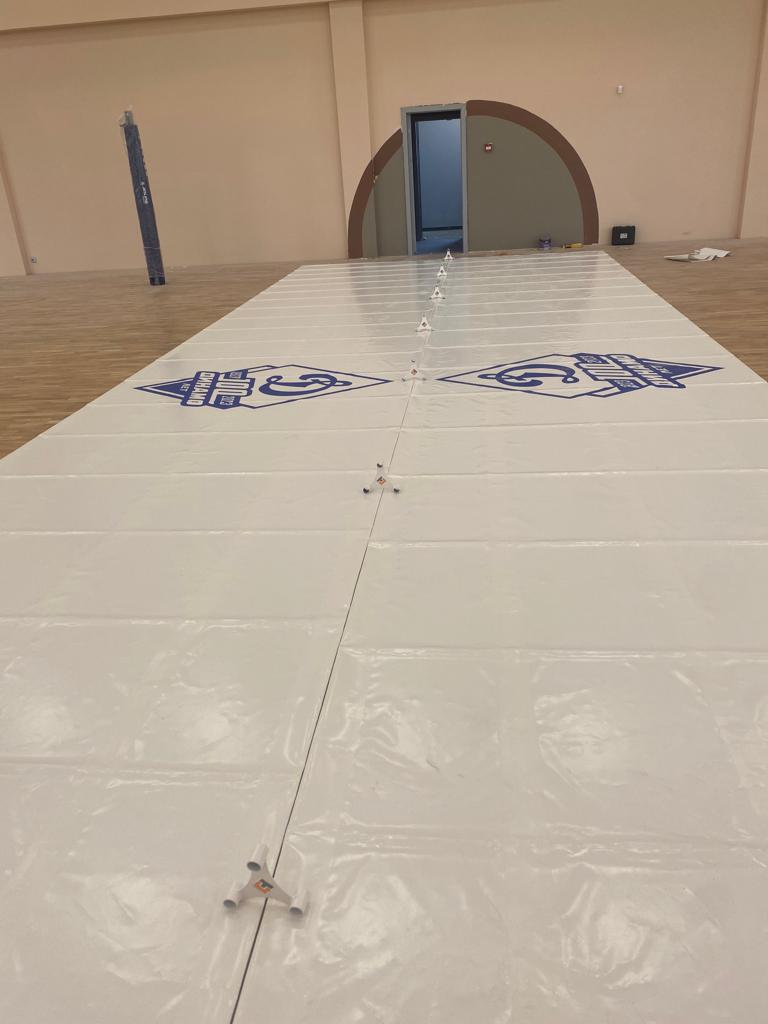

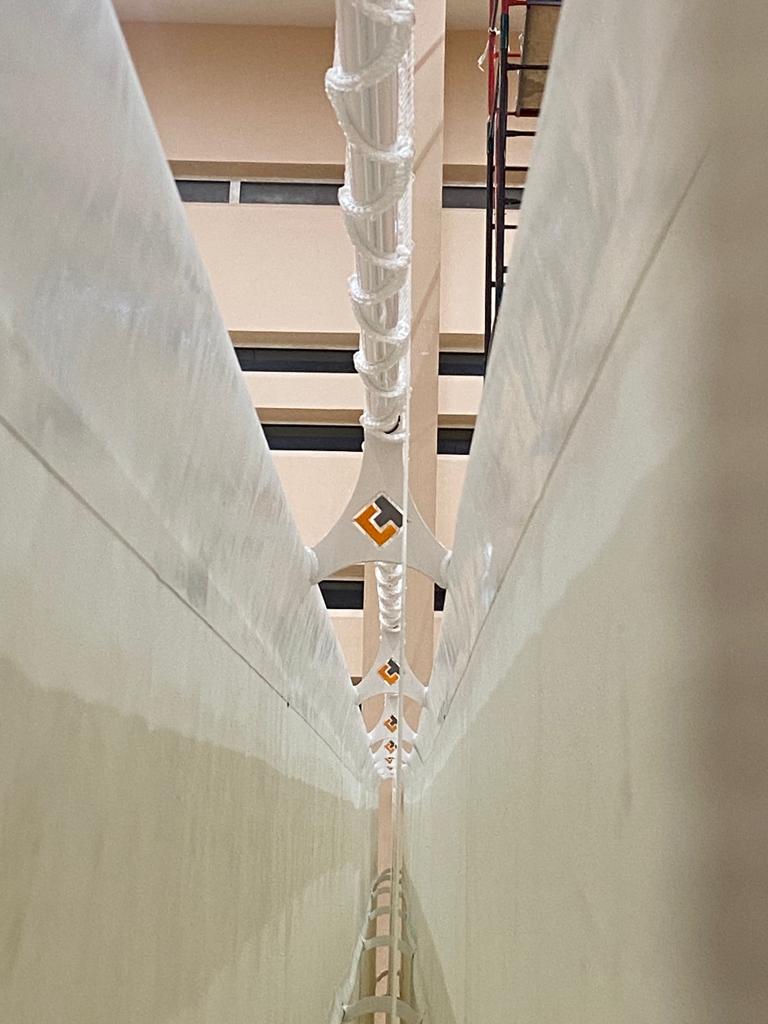

В конструкции предусмотрены узлы крепления для разделения полотна на две части.

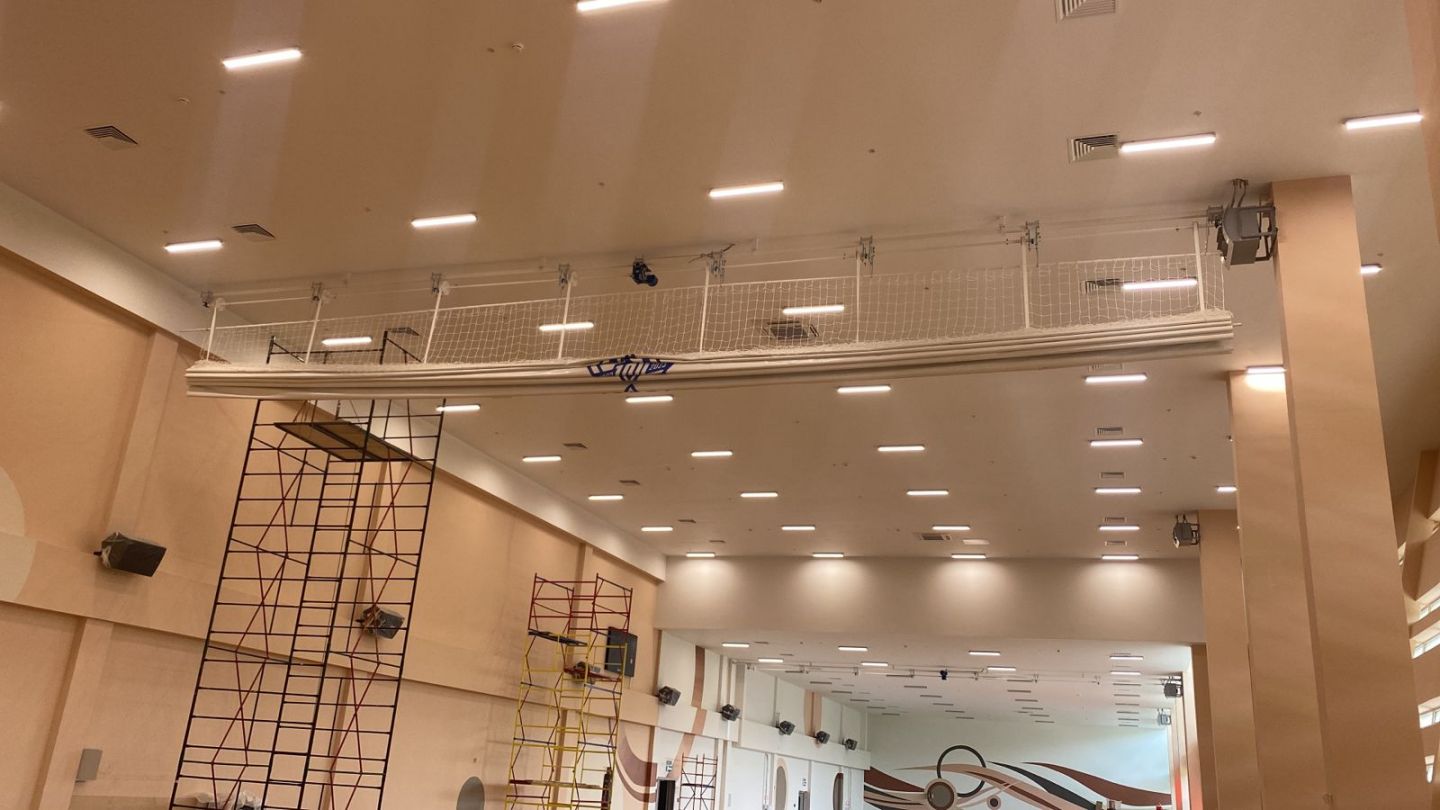

Монтаж производится на нижний пояс потолочных ферм, или на специальную несущую балку.
Компоненты системы устанавливаются на специальные кронштейны. Размеры,количество и конструктив кронштейнов определяется при выезде инженера на объект.
Все потолочные части системы имеют регулировку по высоте и вылету.
Ролики выполнены из листового металла s=2мм и втулки (труба э/с 40х2,5мм).
Вал системы передает крутящий момент от двигателя к роликам, части вала выполнены из трубы э/с 33,7х2,5мм. Длина сегментов вала индивидуальна и определяется при предварительных замерах монтажником.
Для установки опорных кронштейнов системы деления, необходимо предусмотреть установку несущей балки, сечением не менее 120х120 мм. Для распределения нагрузки на несущую балку предусмотреть поперечные балки с шагом 200-250 см.
Для подключения электродвигателя системы деления необходимо разместить точку подключения в месте расположения электродвигателя, 380В.
Для подключения щита управления необходимо выполнить прокладку кабеля сечением 3х1,5 мм от места установки электродвигателя до места установки щита управления.
Рекомендуется выбирать место установки щита управления в прямой видимости системы деления, для визуального контроля работы системы.
Вал покоится на специальных роликовых опорах, имеющих регулировку по высоте и вылету (для компенсации перепадов и смещений в горизонтальной плоскости).
Опорные пластины имеют толщины s=4мм и s=2мм (выполнены из листового металла).
Конечные ролики имеют оси Ф20мм для базирования в регулируемых подшипниковых узлах.

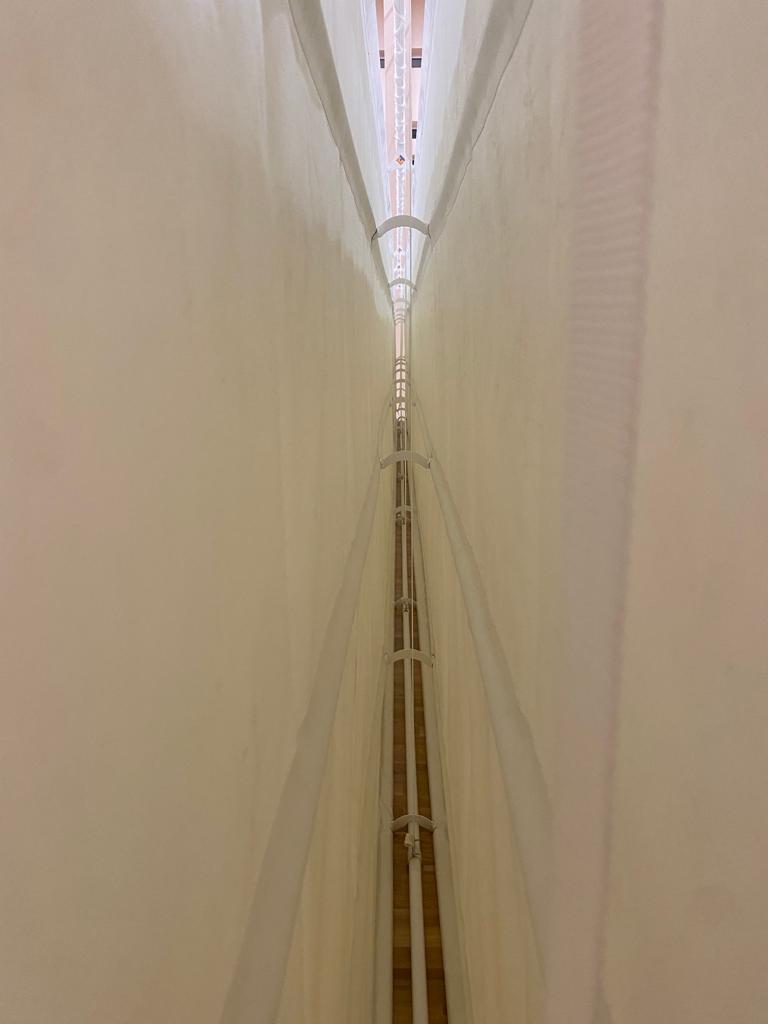

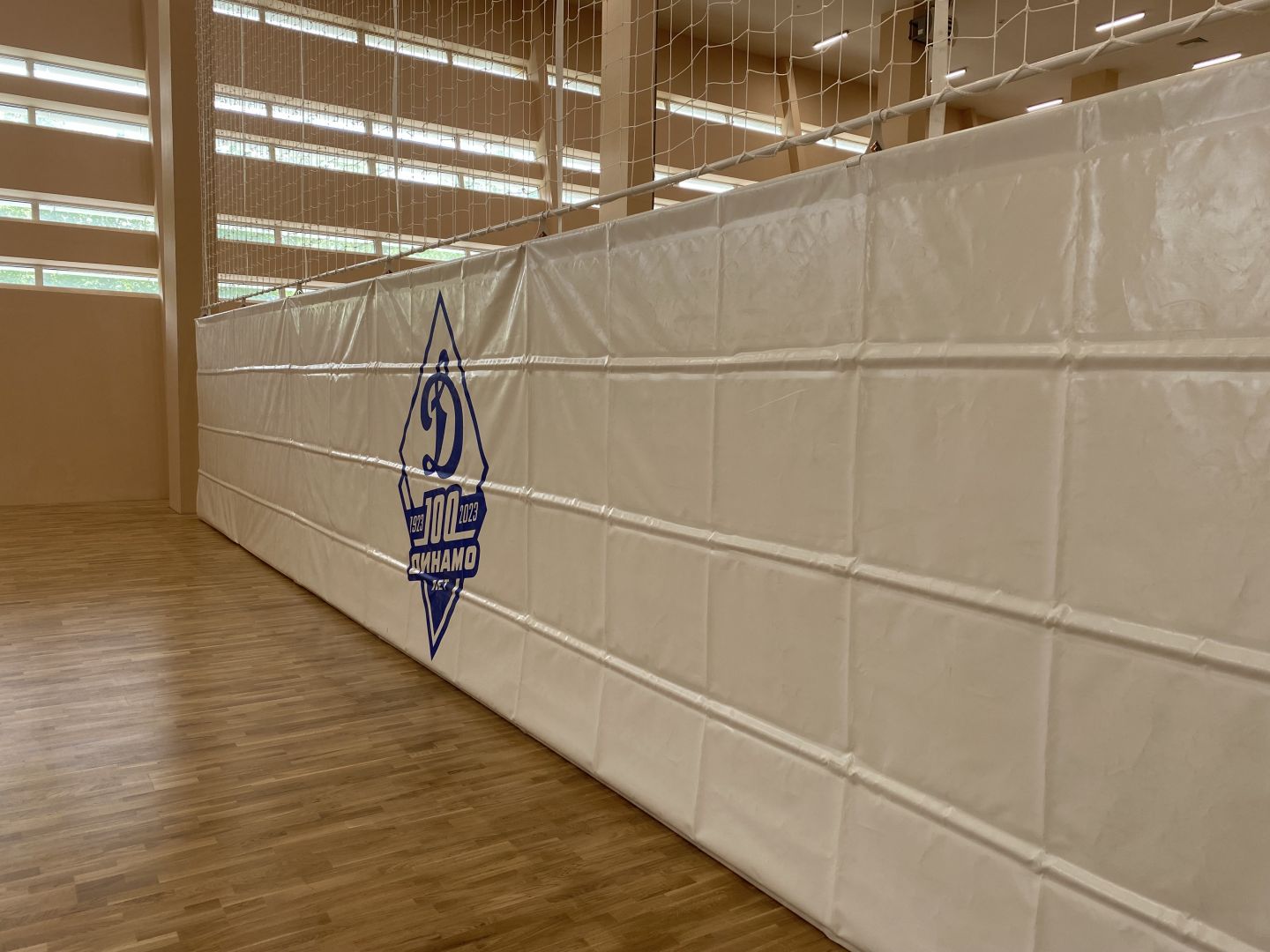

Материалы экран - сдвоенный комбинированный (тентовая ткань с сеткой).
Ячейки сетки и тип полотна определяется при заказе.
Для окраски металлических компонентов системы используется порошковое покрытие.
Цвет – по согласованию с заказчиком.
Применение для спортивного зала шириной 10-15 м.
Дополнительно возможно нанесение логотипа заказчика.
Прокладка силовой проводки и кабелей управления НЕ ВХОДИТ в цену изделия.
Цена изделия и монтажа включает стоимость стандартной конструкции и не учитывает необходимые конструктивные изменения, которые могут быть внесены в зависимости от ТХ или по итогам замера.
|
Производитель
|
СПОРТИВНЫЕ ТЕХНОЛОГИИ |
|
Страна
|
РОССИЯ |
|
Наличие
|
Есть в наличии |
|
Стоимость стандартного монтажа или сборки
|
199000 руб. |
|
RAL
|
да |
|
Высота
|
по согласованию |
|
Применение
|
для спортивного зала шириной 10-15 м |
|
Цвет
|
белый (RAL9003); синий +5% к цене; другие цвета +10% |
|
Вес
|
в сборе 400-500 кг (без несущей балки) |
|
Материалы
|
экран - сдвоенный комбинированный (тентовая ткань с сеткой) |
|
Дополнительно
|
возможно нанесение логотипа заказчика |
|
Примечание
|
при нахождении объекта на расстоянии более 150 км от Москвы, дополнительные расходы на логистику и выезд специалистов уточняйте у менеджеров. Прокладка силовой проводки и кабелей управления НЕ ВХОДИТ в цену изделия |
|
В комплекте
|
двигатель 3-х фазный - 1 шт., сигнальная лампа - 1 шт., первичные ролики - 2 шт., концевые ролики - 2 шт., промежуточные ролики (кол-во зависит от длины системы), вал приводной - 1 шт., подшипниковый узел - 2 шт., площадка опорная регулируемая (кол-во зависит от компонентов системы), опорные / подвесные кронштейны (кол-во и конструктив зависит от компонентов системы и спецификации помещения), наборные перекладины полотна (кол-во зависит от компонентов системы), полотно / сетка - 1 к-т., ответные пластины к площадкам опорным (кол-во зависит от компонентов системы), электрооборудование - 1 к-т., комплект крепежа и заглушек - 1 к-т. |
|
Установка
|
для установки опорных кронштейнов системы деления, необходимо предусмотреть установку несущей балки, сечением не менее 120х120 мм. Для распределения нагрузки на несущую балку предусмотреть поперечные балки с шагом 200-250 см. Для подключения электродвигателя системы деления необходимо разместить точку подключения в месте расположения электродвигателя, 380В. Для подключения щита управления необходимо выполнить прокладку кабеля сечением 3х1,5 мм от места установки электродвигателя до места установки щита управления. Рекомендуется выбирать место установки щита управления в прямой видимости системы деления, для визуального контроля работы системы. |
Внешний вид товара, характеристики и комплектация, могут отличаться от представленных на сайте.
