Экспертам по спортивному оборудованию: баскетбольные стойки

Что мы знаем о баскетбольных стойках? Начнем с истории. Впервые баскетбольные стойки появились в 1893 году, через два года после того, как Джеймс Нейсмит преподаватель американского колледжа в городе Спрингфилд придумал в 1891 году новую игру, для того чтобы разнообразить скучные занятия студентов.

В 1893 году корзины с фруктами были заменены на кольца с сеткой, а щит был в то время придуман для защиты колец от фанатов, которые при каждом удобном случае ловили и забрасывали мяч в корзину противника. В этом же году появилась разметка.

Изначально стойке отводилась малозначительная функция – просто держать корзину. Но со временем спортсмены начали понимать, что стойка – это важнейший элемент баскетбольного оборудования, от возможностей которого завит качество игры и тренировок, и стойка постепенно развивалась вместе с развитием баскетбола.

Сейчас баскетбол превратился в игру, находящуюся в пятерке лидеров среди командных игр по своей популярности, а баскетбольная стойка или кольцо на ферме превратились в достаточно сложное спортивное оборудование, которое в том или ином виде присутствуют теперь на каждом физкультурно-спортивном объекте от олимпийского комплексадо спортивного зала детского садика.

Такая популярность игры и занятий физкультурой с использований элементов баскетбола породили много близких видов спорта, таких как баскетбол 3х3, стритбол, баскетбольный фристайл, нетбол, корфбол, piterbasket, баскетбол на колясках и др. а также большое разнообразие оборудования для баскетбола и его разновидностей: от профессионального высшей категории до его игрушечной версии.

В отношении баскетбольных стоек действует целый набор стандартов:

• Стандарты и требования НБА (Национальной баскетбольной ассоциации Северной Америки)
• Стандарты и требования ФИБА (Международной федерации баскетбола).
• ГОСТ Р 56434-2015 «Оборудование для спортивных игр. ОБОРУДОВАНИЕ БАСКЕТБОЛЬНОЕ»
• Стандарты и технические условия производителей

Отдельных российского стандарта на стритбольные и др. стойки не существует, но по конструкционным параметрам и требованиям безопасности стритбольные стойки вместе с баскетбольными попадают под ГОСТ Р 56434-2015

Требования установлены к безопасности и, преимущественно к профессиональному и соревновательному оборудованию (уровень 1, класс А, B и т.п.).

Для оборудования более низкого класса от С до Е (любительского), к которому относится и стритбольная стойка, стандарты применяются рекомендательно, главное, что оборудование должно быть безопасным, надежным в эксплуатации и пригодным для игры и занятий. Поэтому его качество сильнейшим образом зависит от добросовестности производителя и от цены.

А это, значит, что выбор стоек из любительского сегмента это очень непростая задача. Для того, чтобы упростить эту задачу, нужно спокойно и обстоятельно разобраться со стандартами, а далее руководствоваться простыми правилами:

Комплектация баскетбольной стойки

Сейчас, когда мы говорим о баскетбольной стойке, то, конечно, имеем ввиду не просто отдельную стойку или ферму, предназначенную для крепления кольца, а всю комплектацию оборудования.

Для оснащения площадки по размером по правилам ФИБА 28х15 м (по правилам НБА площадка 28,7х15,3)должно быть 2 баскетбольных стойки, по 1 расположенной в каждом конце игровой площадки, и каждая из которых состоящая из следующих элементов:

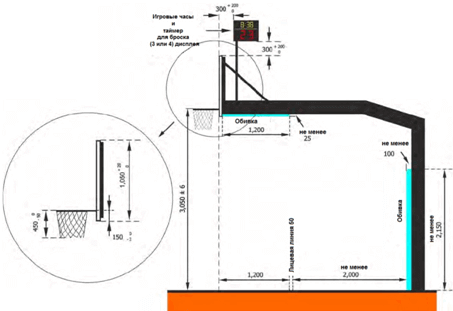

Для того, чтобы охарактеризовать все конструктивные элементы баскетбольных стоек, возьмем за основу действующий в нашей стране стандарт ГОСТ Р 56434-2015 «Оборудование для спортивных игр. ОБОРУДОВАНИЕ БАСКЕТБОЛЬНОЕ».

Сразу следует отметить, что требования стандарта по большей мере распространяются на стойки класса A и B, которые являются или профессиональными, или любительскими, но уже достаточно высокого класса (принцип деления на классы будет разъяснен в другой части статьи).

Щит

По форме щиты условно делятся на два типа.

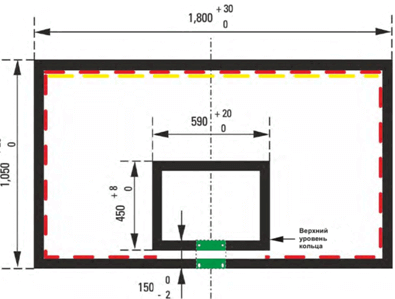

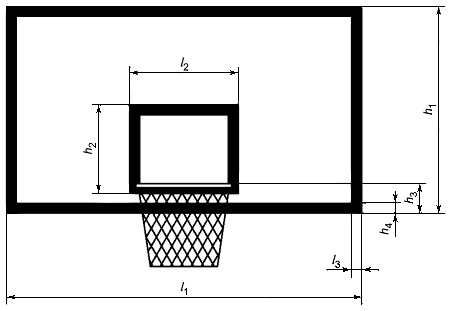

Первый тип – это классический прямоугольник, который изображен на рисунке ниже, обязательный для профессиональных соревнований.

На него наносится разметка следующим образом:

Верхняя сторона кольца находится на уровне верхней краевой линии малого квадрата.

Второй тип – это щит со скругленным верхом и срезанными нижними углами (посмотрите на изображение ниже). Такая форма свойственна для стритбольных щитов. Форма уличных, юниорских и любительских (для частных спортплощадок) щитов не регламентирована, поэтому среди этих категорий могут встретится щиты и классической и «стритбольной» формы.

Чем обусловлена такая форма щита?

Однозначно, что в таком решении щита присутствует особая эстетика, пришедшая из культуры дворового баскетбола и баскетбольного фристайла. Но есть и практический смысл этой формы. Площадка для игры во фристайл составляет половину от стандартной. Задействована только одна стойка на две команды. Вынос щита как правило незначительный. По этим причина игроки гораздо интенсивнее используют пространство под щитом и вблизи него. Соответственно, для того, чтобы снизить вероятность нежелательных соприкосновений игроков со щитом и травм, была выбрана форма с уменьшенной площадью поверхности и срезанными углами.

Передняя сторона баскетбольного щита, обращенная к игровому полю, должна быть гладкой.

Допускаются любые способы крепления баскетбольного щита, если выполняются требования безопасности, но с одним уточнением: при креплении баскетбольного щита не следует использовать (сквозные) отверстия.

Кольцо(класс A-B)

Кольца для баскетбольного оборудования классов А и В должны быть изготовлены из углеродистой стали обыкновенного качества марок не ниже Ст2сп, Ст2пс, Ст3пс, Ст3сп по ГОСТ 380.

Цвет кольца должен быть оранжевым.

На нижней стороне кольца должны быть приварены равномерно распределенные 12 элементов для крепления сетки.

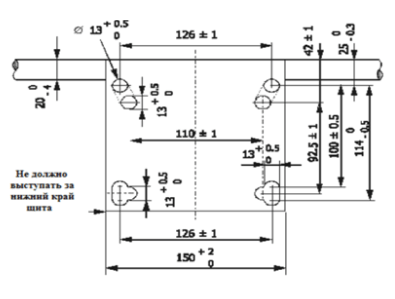

Кольцо должно быть закреплено на ферме таким образом, чтобы усилие, передающееся от кольца, не воздействовало непосредственно на баскетбольный щит.

Кольца с амортизаторами должны соответствовать следующим требованиям:

• механизм амортизации должен срабатывать только тогда, когда статическая нагрузка величиной 1050 Н прикладывается к верхней стороне кольца в самой удаленной от баскетбольного щита точке
• при срабатывании механизма амортизации кольцо не должно отклоняться вниз от исходного горизонтального положения на угол более 30°
• величина остаточной деформации при различных установленных стандартом испытаниях кольца с амортизатором должна быть не более 10 мм

Сетка (класс A-B)

Нити для плетения сетей, из которых изготовлена сетка, могут быть синтетическими или натуральными.

Сетка должна быть белого цвета, выполненная из нитей для плетения сетей с разрывной нагрузкой не менее 1700 Н в соответствии с ГОСТ 25552.

Нити для плетения сетей должны иметь диаметр не менее 4,5 мм.

Когда сетка закреплена на кольце, она должна свисать вертикально с крюков для крепления сетки. Длина сетки в этом положении 400мм.

Сетка должна быть изготовлена таким образом, чтобы при вбрасывании мяча диаметром 749-780 мм он испытывал сопротивление при прохождении сетки, но не застревал. Прохождение мяча через сетку должно быть отчетливо видно.

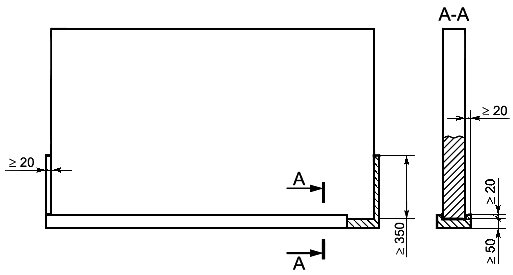

Обивка

Каждая стойка баскетбольного щита, расположенная в пределах 1200 мм за игровой стороной щита, должна иметь обивку на расстоянии не менее 2750 мм от пола;

Обивка баскетбольных щитов для баскетбольного оборудования классов А и В должна быть выполнена следующим образом:

• обивка должна закрывать нижний край и боковые стороны баскетбольного щита на расстоянии до 350 мм от нижнего края и боковых краев
• передняя и задняя стороны должны быть закрыты обивкой на расстоянии не менее 20 мм от нижнего края

Систематизация баскетбольных стоек

Систематизация баскетбольных стоек диктуется стандартами, условиями и задачами их использования.

Основные виды баскетбольных стоек

Критерии деления по назначению менее четкие, чем критерии деления по уровню (классу) оборудования.

К тренировочному оборудование обычно более мягкие требования и более расплывчатые стандарты, но, при этом тренировочное оборудование должно способствовать выполнению разнообразных задач тренировок в различных условиях, например, быть мобильным для использования в универсальных спортивных залах, регулироваться по высоте и выносу щита, разбираться по окончании тренировочного сезона, экономить место в маленьких спортивных залах, стоять в течение всех времен года на улице, быть приспособленным для тренировок детей и подростков или сразу нескольких человек и так далее.

И что парадоксально, что, именно, тренировочное оборудование с таким количеством задач и особенностей применения породило массу технических решений и модификаций баскетбольных стоек.

Классификация баскетбольных стоек по параметрам и характеристикам

По параметрам и характеристиками стойки делятся:

В результате при совмещении всех характеристик, в стандарте про оборудование баскетбольное ГОСТ Р 56434-2015 выделяется шесть типов конструкций стоек, которые объединены в таблицу:

Тип	Рисунок	Описание
1		Свободно стоящее оборудование, габаритные размеры которого 2250 мм и 3250 мм
2		Свободно стоящее оборудование других габаритных размеров
3		Складное оборудование
4		Оборудование, неподвижно закрепленное на стене
5		Оборудование, закрепленное на потолке
6		Оборудование, подвижное, с установочными гильзами
7		Оборудование, неподвижно установленное на полу
8		Оборудование с регулировкой по высоте от 2600 до 3050 мм

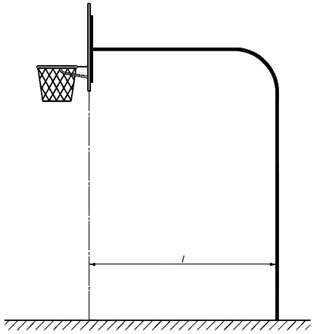

Именно, по этому параметру стойки делятся на классы:

Класс	Ширина свободного пространства под щитом, им
А	Не менее 3250
В	Не менее 2250
C	Не менее 1650
D	Не менее 1200
E	600-1200

Классификация баскетбольных стоек по параметрам и характеристикам

При выборе параметров выноса следует учитывать размер спортивного зала. Для небольших помещений подойдет баскетбольная стойка Е-класса. Для просторного зала лучше выбрать стойку А и В-класса.

1. 1800х1050
2. 1800х1200
3. 1200х900
4. 1100х700
5. 900х600

Базовые размеры профессионального баскетбольного щита указаны в пунктах 1 и 2. Размеры с 3-го по 5-ый пункт характерны для стоек D и E-класса.

Щиты 900х600 встречаются у детского спортивно-игрового оборудования, а также для стоек, устанавливаемых на дачах и частных спортивных площадках. Щиты для стритбола имеют размеры: 1100х700 или 1200х900.

Установка щита над уровнем пола зависит от класса стойки и от размера щита.

Высота (до верха кольца) установки корзины для баскетбольного оборудования классов А-D отражена в следующей таблице:

Тип баскетбольного оборудования	Номинальный размер	h, ±6	h, ±6
			Размеры баскетбольного щита
			1800х1050	1800х1200
1-7	3050	3050	2900	2750
8	3050	2600	2450	2300
	2060

• Дерево (например, ДСП или фанера)
• Непрозрачный синтетический и смешанный материал (например, пластик)
• Прозрачный синтетический материал (например, поликарбонат)
• Безопасное стекло
• Металл

Наименование материала	Цвет передней стороны щита	Цвет разметки на передней стороне щита
Дерево	Белый	Черный
Синтетический или смешанный материал
Прозрачный синтетический материал	Прозрачный	Белый
Безопасное стекло
Металл	Белый	Черный

Этот стандарт установлен для стоек класса А.

• Прямоугольная
• Скругленная

Параметры выбора баскетбольных стоек

Если перед вами стоит задача выбора баскетбольной стойки, то нужно, как уже сказано раньше, сначала ознакомиться со стандартами и требованиями.

И далее для того, чтобы справиться со сложным выбором характеристик и параметров, можно собрать их в таблицу, подобной той, которая представлена ниже. Это своеобразный чек-лист для предварительного выбора баскетбольной стойки, в котором вы сможете отметить те характеристики, которые, по вашему мнению, вам подходят перед тем, как обратиться к менеджеру.

	Характеристика первого уровня	Характеристика второго уровня
1	вид конструкций	стойки
		фермы
2	уровень	профессиональный
		любительский
3	назначение	проведение соревнований
4	закрепление	стационарные
		свободно стоящие
5	мобильность	подвижные
		неподвижные
6	перенастройка	перенастраиваемые
		неперенастраиваемые
7	разборка	в помещениях
		на площадках
8	где устанавливаются	в помещениях
		на площадках
9	вынос щита	А - Не менее 3250
		B - Не менее 2250
		C - Не менее 1650
		D - Не менее 1200
		E - 600 - 1200
10	размер щита	1800х1050
		1800х1200
		1200х900
		1100х700
		900х600
		другой
11	высота	3050
		2600
		другой
12	материал щита	дерево (например, ДСП или фанера)
		непрозрачный синтетический и смешанный
		прозрачный синтетический материал
		безопасное стекло
		металл
13	цвет щита	прозрачный
		белый
		черный
14	форма щита	прямоугольная
		скругленная

Конечно, не имея опыта подобного выбора, по ходу заполнения такого чек-листа, всё равно могут возникнуть сомнения и неуверенность, но теперь, прочитав эту статью, вы будете задавать менеджерам конкретные вопросы, и они развеют ваши сомнения и вселят уверенность.

Менеджеры:

• подробно расскажут вам о практическом смысле выбора из той или иной альтернативы
• посоветуют производителя, который является лучшим в выбранном сегменте по цене и качеству
• помогут выбрать модель
• помогут с наилучшим вариантом комплектации в вашем конкретном случае, поскольку стойку можно купить со щитом и без щита, а щит может быть оборудован кольцом, а может и не быть и так далее
• дадут пояснение по условиям поставки, доставки и гарантий
• обсудят с вами возможные скидки и бонусы.

И ещё рекомендуем вам продолжить знакомство с баскетбольными стойками и прочитать далее в приложении к статье о характеристиках и параметрах профессиональных стоек, которые являются своего рода эталонами для вашего выбора.

Профессиональные стойки

Соревнования по баскетболу по требованию ФИБА подразделяются на уровни:

• Соревнования ФИБА национальных сборных и клубов
• Другие национальные и клубные соревнования элитного уровня
• Соревнования национальных сборных

Все другие соревнования, не включенные в Уровень 1. (Для Уровня 2 должны соблюдаться все технические спецификации баскетбольного оборудования одобренное ФИБА оборудование.)

Требования ФИБА к баскетбольному оборудованию зависят от того, к какому уровню относятся соревнования. Изначально требования к баскетбольному оборудованию были разработаны Национальной баскетбольной ассоциацией, НБА (англ. National Basketball Association, NBA) Последние требования к соревновательному баскетбольному оборудованию утверждены в 2020 году Центральным Бюро Международной федерации баскетбола ФИБА, расположенном в Швейцарии в муниципалитете Мис в районе Ньон кантона Во. Ознакомиться с ними можно в таблице №1.

Требования ФИБА 2020 года – это профессиональные стандарты к оборудованию, которые включают, как повышенные требования, так и обязательные, которыми должны обладать любые баскетбольные стойки, в том числе и любительские, это и разметка, и размеры, и необходимость жесткой опоры, и нетравматичность кольца.

Таблица №1. Требования ФИБА к баскетбольным стойкам

Пункты	Уровень 1	Уровень 2
Щит
Материал	Неотражающее ламинированное безопасное стекло или закаленное стекло толщиной 11,8мм до 13,5мм	Неотражающее ламинированное безопасное стекло или закаленное стекло толщиной 11,8мм до 13,5мм Прозрачный акрил или поликарбонат Дерево, стекловолокно, сталь или алюминий, окрашенные белым (далее в таблице выделение цветом говорит о том, что существуют отличия между требованиями к Уровню1 и Уровню2..
Цвет	Прозрачный	Прозрачный, белый
Размер щита	составлять 1 800 мм (+ максимум 30 мм) по горизонтали и 1 050 мм (+ максимум 20 мм) по вертикали, включая раму	составлять 1 800 мм (+ максимум 30 мм) по горизонтали и 1 050 мм (+ максимум 20 мм) по вертикали, включая раму
Цвет линий	Белый на прозрачном материале	Белый на прозрачном материале Черный на белом фоне.
Ширина линий	50 мм	50 мм
Границы щитов	выделены ограничивающей линей	выделены ограничивающей линей
Дополнительный прямоугольник за кольцом	Внешние размеры: 590 мм (+ максимум 20 мм) по горизонтали и 450 мм (+ максимум 8 мм) по вертикали. Верхний край основания прямоугольника должен находиться на одном уровне с кольцом и на 150 мм (- 2 мм) выше нижнего края щита	Внешние размеры: 590 мм (+ максимум 20 мм) по горизонтали и 450 мм (+ максимум 8 мм) по вертикали. Верхний край основания прямоугольника должен находиться на одном уровне с кольцом и на 150 мм (- 2 мм) выше нижнего края щита
Световая лента по периметру	прикрепляется к внутренним границам щитов, загорается красным цветом, только когда звучит сигнал игровых часов об окончании четверти или овертайма. Световая лента должна быть шириной не менее 10 мм и занимать не менее 90% пространства вдоль края щита.	прикрепляется к внутренним границам щитов, загорается красным цветом, только когда звучит сигнал игровых часов об окончании четверти или овертайма. Световая лента должна быть шириной не менее 10 мм и занимать не менее 90% пространства вдоль края щита.
Световая лента вдоль периметра верхней части щита	устанавливается на внутренней границе щитов, загорается желтым цветом, только когда звучит сигнал таймера для броска. Световая лента должна быть шириной не менее 10 мм и установлена непосредственно под красным световым устройством для игровых часов.	устанавливается на внутренней границе щитов, загорается желтым цветом, только когда звучит сигнал таймера для броска. Световая лента должна быть шириной не менее 10 мм и установлена непосредственно под красным световым устройством для игровых часов.
Высота отскока	когда баскетбольный мяч ударяется о щит с расстояния 1,8м, он должен отскакивать от него с минимальной высотой отскока 50%.	когда баскетбольный мяч ударяется о щит с расстояния 1,8м, он должен отскакивать от него с минимальной высотой отскока 50%.
Опоры щитов	щиты должны быть жестко смонтированы на опорах, поддерживающих щиты, по обеим лицевым сторонам игровой поверхности под прямым углом к полу и параллельно лицевым линиям (Рис. 1 или 2).	щиты должны быть жестко смонтированы на опорах, поддерживающих щиты, по обеим лицевым сторонам игровой поверхности под прямым углом к полу и параллельно лицевым линиям (Рис. 1 или 2).
Кольцо корзины
Материал	Кольца должны быть изготовлены из твердой стали	Кольца должны быть изготовлены из твердой стали
Цвет	оранжевый	оранжевый
Диаметр кольца	внутренний диаметр не менее 450 мм и не более 459 мм	внутренний диаметр не менее 450 мм и не более 459 мм
Диаметр металлического прутка	не менее 16 мм и не более 20 мм.	не менее 16 мм и не более 20 мм.
Приспособление для крепления сетки	12 точек крепления. Не иметь острых краев или щелей более 8 мм для предотвращения попадания пальцев. Не быть спроектированы как крючки.	12 точек крепления. Не иметь острых краев или щелей более 8 мм для предотвращения попадания пальцев.
Соединение кольца со щитом	Кольца должны быть закреплены на опорах, поддерживающих щиты, таким образом, чтобы никакое усилие, прикладываемое к кольцу, не передавалось непосредственно на щит. Следовательно, не должно быть прямого контакта между кольцом, прикрепленным к щиту, и щитом (Рис. 6).	Кольца должны быть закреплены на опорах, поддерживающих щиты, таким образом, чтобы никакое усилие, прикладываемое к кольцу, не передавалось непосредственно на щит. Следовательно, не должно быть прямого контакта между кольцом, прикрепленным к щиту, и щитом (Рис. 6).
Расположение в пространстве	Верхний край каждого кольца должен быть расположен горизонтально на высоте 3 050 мм (± максимум 6 мм) над поверхностью игровой площадки на равном удалении от 2 вертикальных краев щита. Точка внутренней окружности кольца, ближайшая к щиту, должна находиться на расстоянии 151 мм (± максимум 2 мм) от лицевой поверхности щита.	Верхний край каждого кольца должен быть расположен горизонтально на высоте 3 050 мм (± максимум 6 мм) над поверхностью игровой площадки на равном удалении от 2 вертикальных краев щита. Точка внутренней окружности кольца, ближайшая к щиту, должна находиться на расстоянии 151 мм (± максимум 2 мм) от лицевой поверхности щита.
Амортизаторы	Кольца с безопасными амортизаторами, устойчивыми к статичной нагрузке (82-105 кг.) Лицевая или боковая часть кольца должна отклоняться не более чем на 30 градусов и не менее чем на 10 градусов вниз от первоначального горизонтального положения. Автоматическое и мгновенное возвращение кольца в свое первоначальное положение.	Кольца с безопасными амортизаторами, устойчивыми к статичной нагрузке (82-105 кг.), для мероприятий, проводимых с одобрением ФИБА. Лицевая или боковая часть кольца должна отклоняться не более чем на 30 градусов и не менее чем на 10 градусов вниз от первоначального горизонтального положения. Автоматическое и мгновенное возвращение кольца в свое первоначальное положение.
Отскок/упругость кольца и системы опоры при амортизаторе	должны лежать в пределах 35% - 50% ряда поглощения энергии от общей энергии удара.	должны лежать в пределах 35% - 50% ряда поглощения энергии от общей энергии удара.
Баскетбольная сетка
Материал	шнур	шнур
Цвет	белый	белый
Длина	не менее 400 мм и не более 450 мм.	не менее 400 мм и не более 450 мм.
Крепление к кольцу	12 петель	12 петель
Особенности конструкции сетки	конструкция сетки должна обеспечивать задержку мяча на мгновение	конструкция сетки должна обеспечивать задержку мяча на мгновение
	Верхние секции сетки должны быть полужесткими для того, чтобы предотвращать: захлестывание сетки вверх через или над кольцом и возможное ее запутывание застревание мяча в сетке или выбрасывание его сеткой обратно из корзины	Верхние секции сетки должны быть полужесткими для того, чтобы предотвращать: захлестывание сетки вверх через или над кольцом и возможное ее запутывание застревание мяча в сетке или выбрасывание его сеткой обратно из корзины

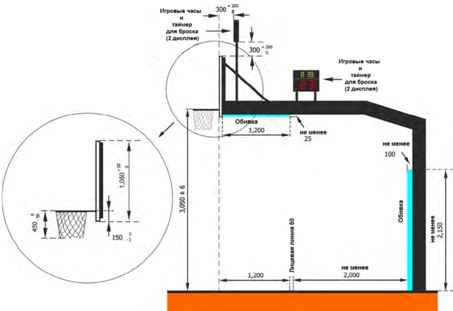

Опора, поддерживающая щит	на расстоянии не менее 2000 мм, измеренном от внешнего края лицевой линии до лицевой стороны обивки стойки (Рис. 1 или 2).	на расстоянии не менее 1000 мм, измеренном от внешнего края лицевой линии до лицевой стороны обивки стойки.
Цвет	контрастирующий с цветом заднего плана таким образом, чтобы быть отчетливо видимой для игроков	контрастирующий с цветом заднего плана таким образом, чтобы быть отчетливо видимой для игроков
Требования к установке	1. Прикреплена к игровой поверхности таким образом, чтобы предотвращать любое перемещение. Если закрепление на игровой поверхности невозможно, должен быть использован достаточный балластный вес на основании опоры, поддерживающей щит, для того чтобы предотвратить любое перемещение 2. Установлена таким образом, чтобы верхний край кольца находился на высоте 3 050 мм над игровой площадкой, эта высота не может быть изменена.	1. Прикреплена к игровой поверхности таким образом, чтобы предотвращать любое перемещение. Если закрепление на игровой поверхности невозможно, должен быть использован достаточный балластный вес на основании опоры, поддерживающей щит, для того чтобы предотвратить любое перемещение 2. Установлена таким образом, чтобы верхний край кольца находился на высоте 3 050 мм над игровой площадкой, эта высота не может быть изменена.
Жесткость опоры	должна соответствовать требованиям EN1270.	должна соответствовать требованиям EN1270.
Вибрация опоры	когда смещение превышает 5мм, должна длиться менее 4 секунд после выполнения броска сверху.	когда смещение превышает 5мм, должна длиться менее 4 секунд после выполнения броска сверху.
Обивка
Требование к наличии обивки	Щит и опора, поддерживающая щит, должны быть покрыты обивкой. Обивка должна покрывать нижнюю поверхность каждого щита, а также боковую поверхность на высоте 350–450 мм от нижнего края. Лицевая и тыловая поверхности должны быть покрыты обивкой на расстоянии не менее 20-25 мм от нижнего края каждого щита.	Щит и опора, поддерживающая щит, должны быть покрыты обивкой. Обивка должна покрывать нижнюю поверхность каждого щита, а также боковую поверхность на высоте 350–450 мм от нижнего края. Лицевая и тыловая поверхности должны быть покрыты обивкой на расстоянии не менее 20-25 мм от нижнего края каждого щита.
Цвет	Сплошной и одинаковый	Сплошной и одинаковый
Толщина	20–27 мм с лицевой, тыловой и боковой сторон; с нижнего края щитов обивка должна быть толщиной 48– 55 мм.	20–27 мм с лицевой, тыловой и боковой сторон; с нижнего края щитов обивка должна быть толщиной 48– 55 мм.
