Экспертам по спортивному оборудованию: футбольные ворота

Хорошо знакомые нам футбольные ворота – двух или трехмерная рама с натяжителями для сетки. Что о них можно написать такого, чтобы посвятить им целую статью? На самом деле, всё не так просто. Футбольные ворота – это сложная и ответственная конструкция, имеющая множество вариантов.

Заглянем в историю. Определить в прошлом место и время рождения игры в футбол, очень сложно. Прототипы футбола существовали у разных народов и разных уголках нашей планеты: в Китае похожая на футбол игра с мячом называлась Чжу-Кэ, в древней Спарте подобная игра называлась «Эпискирос», а в Древнем Риме - «Харпастум» и т.д.

Такая распространенность футбола и других видов спорта, в которых мяч забивают ногами или закидывают в ворота, породила широкий ассортимент ворот. В этой статье мы расскажем преимущественно о футбольных воротах, но также дадим информацию по воротам для мини-футбола (футзала), гандбола, уличного и пляжного футбола.

Когда-то, на заре зарождения футбола, воротами служили просто два вбитых в землю колышка (штанг), более серьезные игроки натягивали поверх штанг бечёвку. В 1875 году бечёвку заменили на перекладину, в январе 1891 года на одном из матчей в городе Ноттингеме впервые за воротами появилась сетка, а начиная с 2012 года, на ворота крупных стадионов начали устанавливать системы автоматического определения голов.

О стандартизации ворот

Современные ворота – это жестко стандартизированное изделие, которое должно отвечать не только требованиям правил игры, но и требованиям безопасности. Поэтому в отношении футбольных ворот действуют международные и российские стандарты:

• Стандарты и требования ФИФА (Международная федерация футбола)
• Стандарты и требования УЕФА (Союза европейских футбольных ассоциаций)
• Правила игры IFAB (Международного совета футбольных ассоциаций)
• ГОСТ Р 55664-2013«Оборудование для спортивных игр. ВОРОТА ФУТБОЛЬНЫЕ»
• ГОСТ Р 55665-2013«Оборудование для спортивных игр. ВОРОТА ДЛЯ МИНИ-ФУТБОЛА И ГАНДБОЛА»
• Стандарты и технические условия производителей

Возможно, вы слышали о том, что с 1 января 2016 года была установлена обязательная сертификация ворот? С этой целью был разработан и введен в действие ГОСТ Р 57096-2016 «ОЦЕНКА СООТВЕТСТВИЯ. Руководящие указания по проведению сертификации ворот для футбола, гандбола, мини-футбола и хоккея на траве». Позже 15 января 2020 года Правительством Российской Федерации было опубликовано постановление № 14 в соответствии с которым спортивный инвентарь был изъят из списка продукции, подлежащей обязательной сертификации (этот список принят постановлением Правительства Российской Федерации от 1 декабря 2009 г. N 982).

После чего у специалистов возникли закономерные вопросы: «Что теперь происходит с обязательной сертификацией ворот? Она действует или нет? И действует ли стандарт по оценке соответствия ворот ГОСТ Р 57096-2016?»

Ответ такой. Всё-таки обязательная сертификация ворот отменена. Но стандарт используют те, кто проводить добровольную сертификацию ворот. И здесь может встать вопрос: «А зачем теперь сертифицировать ворота, коль обязательная сертификация отменена?»

Футбольные ворота по стандартам FIFA, IFAB и УЕФА

По стандартам FIFA конструкция футбольных ворот состоит из двух соединённых вверху горизонтальной перекладиной вертикальных стоек (штанг), находящихся по центру линии ворот. Вместе две штанги и перекладина называются рамой. Штанги должны быть вкопаны в землю (кроме переносных ворот)¹ .Сетка поддерживается шнуром натяжения сетки и фиксируется с помощью средств фиксации сетки на земле. За воротами располагаются дополнительные стойки для натяжения ворот. Дополнительные стойки не имеют жёсткой связи с каркасом. По международному стандарту тросы могут крепиться не к стойкам, а к ограждениям или другим конструкциям. Главное, чтобы вынести конструкции для натяжения сетки на безопасное расстояние от ворот, чтобы предельно снизить вероятность получения травмы вратаря или футболиста внутри ворот.

По Правилам игры IFAB (Международного совета футбольных ассоциаций) расстояние между стойками — 7,32 м (8 ярдов), а расстояние от нижнего контура перекладины до поверхности земли — 2,44 м (8 футов). Ширина и высота сечения обеих стоек и перекладины одинаковы и не должны превышать 12 см (5 дюймов). Стойки и перекладина ворот могут быть изготовлены из дерева, металла или иного материала, не нарушающего требованиям стандарта. Сечение стоек и перекладины может иметь форму круга, эллипса, прямоугольника или квадрата. Цвет должен соответствовать цвету сетки — белый.

В статье 7 Регламента УЕФА по инфраструктуре стадионов 2018 года изложены требования к футбольным воротам для стадионов. Рама ворот должна быть изготовлена из алюминия или подобного материала, иметь круглую или эллиптическую форму и не представлять угрозы для игроков. Кроме того, ворота должны соответствовать Правилам игры IFAB.

¹Это дословный перевод требования.

Сейчас ворота устанавливают, преимущественно, в стаканы. Но из формулировки стандарта видно, что стаканы – это не обязательное требование. Ворота могут быть просто вкопаны в землю и закреплены, например, на цемент.

На стадионе должны быть запасные ворота, которые при необходимости можно было бы легко установить.

По классификации УЕФА все ворота (включая запасные) делятся на 4 категории. Статья 7 Регламента УЕФА по инфраструктуре стадионов не устанавливает требований к категориям 1 и 2. А вот к категориям 3 и 4 предъявляются следующие требования: «Внутри сетки и в непосредственной близости не должно быть никаких дополнительных конструкционных элементов или физических опор, кроме креплений сетки к земле и самим воротам. Нельзя использовать переносные ворота.»

Требования безопасности к воротам

Футбольные ворота могут оказаться причиной серьёзной травмы для игроков или вратаря.

Комплектация футбольных ворот

Комплектация футбольных ворот будет зависеть от их конструктивных типов, которые мы достаточно подробно рассмотрим в этой статье. В данном разделе мы только приведем перечень возможных элементов, которые могут входить в ворота.

Основные:

• Конструктив: передняя рама, состоящая из штанг и перекладины, также может быть нижняя рама для удержания сетки, или стойки натяжения сетки, или консоль.
• Сетка: основная и дополнительная сетка, шнуры натяжения, шнуры-утяжелители.

Вспомогательные:

• Установочные гильзы
• Соединительные элементы
• Набор крепежных элементов
• Приспособления для хранения

Для того, чтобы более детально рассмотреть все конструктивные элементы ворот, обратимся к действующим стандартам: ГОСТ Р 55664-2013 «Оборудование для спортивных игр. ВОРОТА ФУТБОЛЬНЫЕ» и ГОСТ Р 55665-2013 «Оборудование для спортивных игр. ВОРОТА ДЛЯ МИНИ-ФУТБОЛА И ГАНДБОЛА».

Рама ворот

Штанги ворот и перекладины могут быть выполнены как единые детали или быть составными.

Штанги и перекладины футбольных ворот должны иметь одинаковое поперечное сечение.

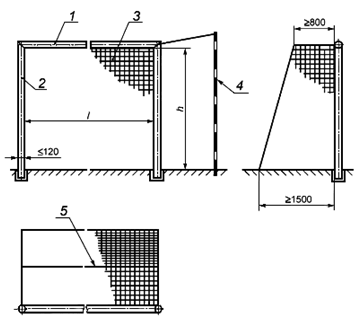

Рама ворот

Размеры сетки для классического футбола:

Код размера сетки	Длина, не менее	Высота, не менее	Глубина, не менее		Ширина ячейки, не более	Диаметр веревки*, не менее
			Вверху	Внизу
750х250	7500	2500	800	1500	120	2
515х2052	5150	2050
*Диаметр представляет собой минимальный размер, позволяющий уменьшить опасность пореза.

Размеры в миллиметрах

Размеры сетки для мини-футбола

Длина, не менее	Ширина, не менее	Глубина, не менее		Ширина ячейки, не более	Диаметр веревки*, не менее
		Вверху	Внизу
3100	2100	800	1000	100	2

Размеры в миллиметрах

Устойчивость сетки к разрыву

Класс	Усилие, Н, не менее
-	1800
-	1080
-	792

Устойчивость шнура натяжения сетки к разрыву

Класс	Усилие, Н, не менее
-	7000
-	3000

²Эти размеры сетки указаны в рассматриваемом стандарте.

В целом, в стандартах нет указания на деление ворот (и, соответственно, сеток) по признаку тренировочных и соревновательных. И те, и другие могут быть использованы для обоих целей.
Но в сложившейся практике ворота 5х2, в основном, используют как тренировочные.

Шнур натяжения сетки должен быть закреплен к сетке таким образом, чтобы не допускать его смещения.

Сетка должна свисать свободно, чтобы попавший в сетку мяч не мог отскочить обратно.

Сетка должна быть свободно закреплена на раме ворот или в зависимости от конструкции с помощью утяжелителей, или путем крепления в ряде точек, чтобы исключить проскальзывание мяча под сеткой.

Если внутри ворот используется дополнительная удерживающая сетка, она должна иметь такие же ширину и размеры ячеек, что и основная сетка, и быть закреплена на расстоянии (700±100) мм от переднего края рамы ворот.

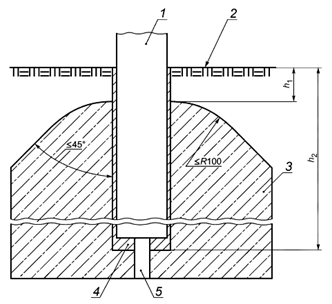

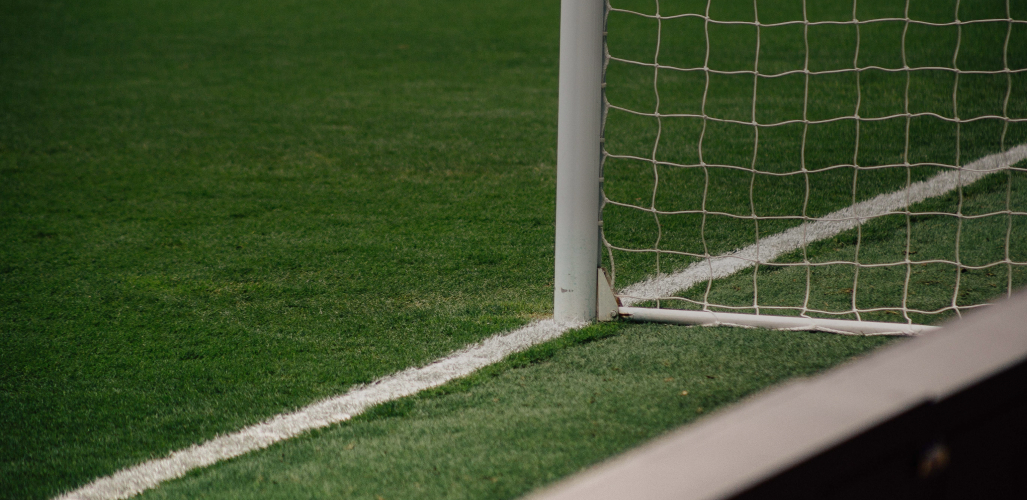

Установочные гильзы («стаканов»)

Диаметр установочных гильз должен соответствовать диаметру штанг и стоек натяжения сетки.

Установочные гильзы закладывают в бетонные блоки, в которых должны быть предусмотрены дренажные отверстия.

Систематизация футбольных ворот

Переходя к вопросу систематизации футбольных ворот надо начать с того, бывают ворота для классического футбола, футзал (мини-футбола) (+гандбола), а также пляжного футбола. Их стандарты в некоторых аспектах совпадают, а в некоторых - имеют существенные различия.

Подобно другому спортивному оборудованию футбольные ворота делятся:

Мы уже ознакомились с международными стандартами и требованиями к профессиональным соревновательным воротам для классического футбола; они достаточно четкие и жесткие.

Но они не содержат информации о различиях между соревновательными и тренировочными воротами. Тем не менее, регламент УЕФА, посвященный вопросам оснащения профессиональных стадионов, указывает на четыре класса ворот, среди которых к 1 и 2 классу регламент не предъявляет жестких требований, оставляя выбор за производителями и заказчиками, в том числе и для большей гибкости оснащения, например, требуемой при тренировках.

Очевидно, что тренировочные ворота должны помогать выполнению разнообразных задач тренировок в различных условиях, например, быть меньших размеров или быть мобильным, сборно-разборными и так далее.

В принципе, все ворота, которые полностью или частично не отвечают профессиональным стандартам классического футбола, будут рассматриваться, как любительские.

Аналогичный подход к классификации будет использоваться и в отношении ворот для футзала (мини-футбола)/ гандбола и пляжного футбола.

Классификация футбольных ворот по параметрам и характеристикам

Рама ворот

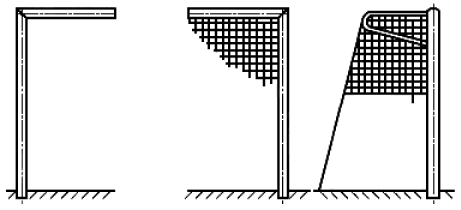

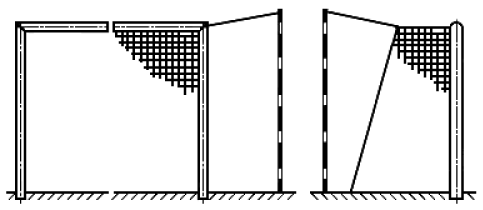

Тип	Рисунок	Описание

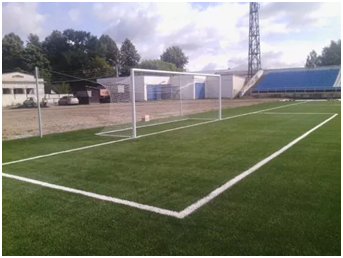

1		Футбольные ворота со штангами, закрепленными в установочных гильзах и стойками натяжения

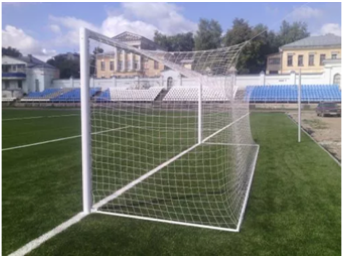

2		Футбольные ворота со стойками, закрепленными в установочных гильзах, и консолью для натяжения сетки

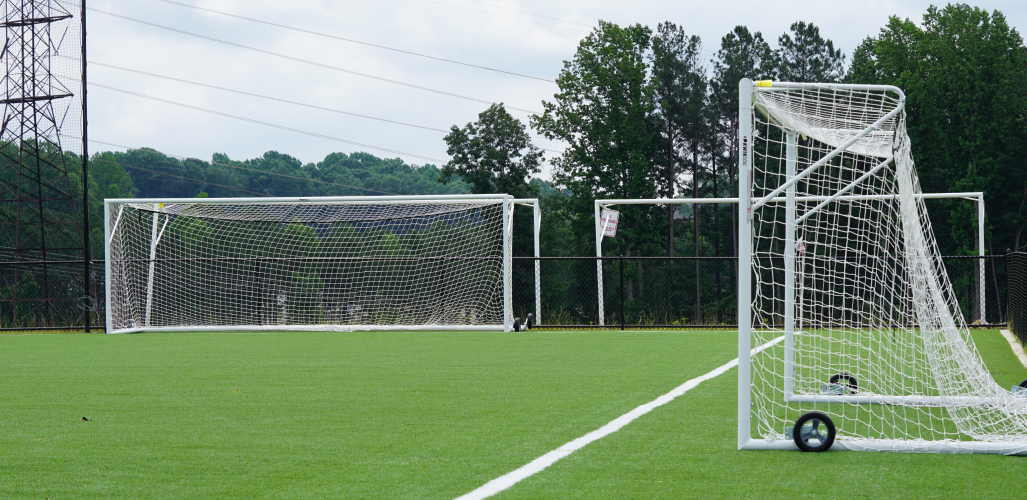

3		Свободно стоящие футбольные ворота с креплением к земле
4		Свободно стоящие футбольные ворота с противовесом

Футбольные ворота типа 1

Состоят из следующих элементов:

• рама ворот (две штанги и одна перекладина) с элементами крепления сетки;
• установочные гильзы;
• сетка, включая шнур натяжения сетки, а также средства фиксации сетки на земле;
• стойка натяжения сетки с установочными гильзами.

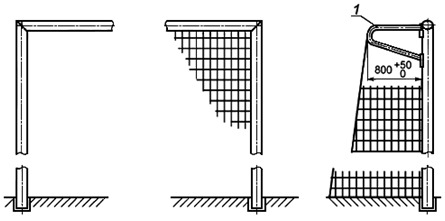

Футбольные ворота типа 2

Состоят из следующих элементов:

• рама ворот (две штанги и одна перекладина) с элементами крепления сетки и консолями для натяжения сетки;
• установочные гильзы;
• сетка, включая шнур натяжения сетки, а также средства фиксации сетки на земле.

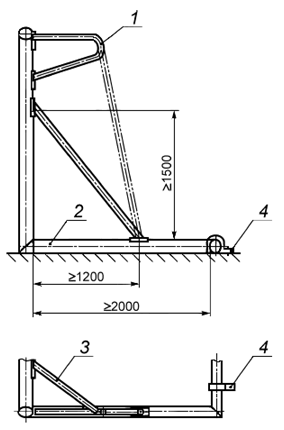

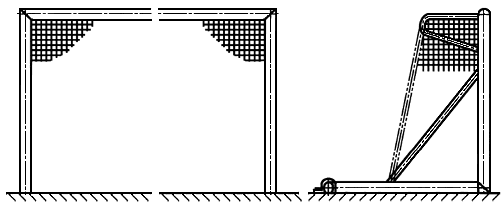

Футбольные ворота типа 3

Состоят из следующих элементов:

• рама ворот (две штанги, одна перекладина и наземная часть рамы) с элементами крепления сетки, стойками натяжения сетки, угловыми кронштейнами и элементами для крепления к земле (как минимум по одному с каждой стороны);
• сетка, включая шнур натяжения сетки, а также средства фиксации сетки на земле.

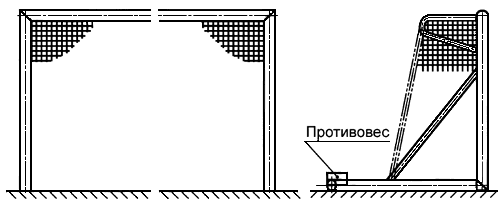

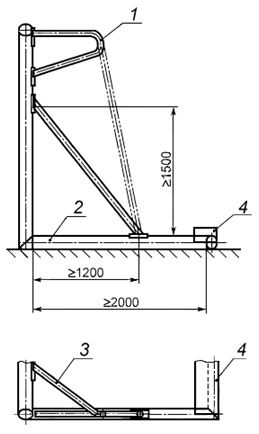

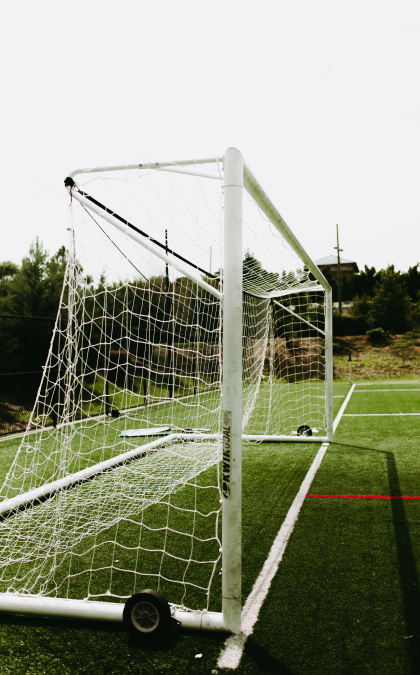

Футбольные ворота типа 4

Состоят из следующих элементов:

• рама ворот (две штанги, одна перекладина и наземная часть рамы) с элементами крепления сетки, стойками натяжения сетки, угловыми кронштейнами и элементами для крепления к земле (как минимум по одному с каждой стороны);
• сетка, включая шнур натяжения сетки, а также средства фиксации сетки на земле.

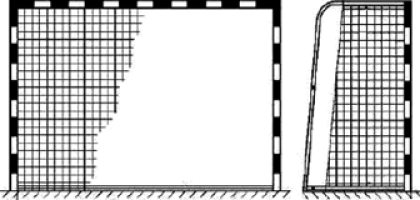

Классификация ворот для футзала (мини-футбола) и гандбола

Тип	Рисунок	Описание

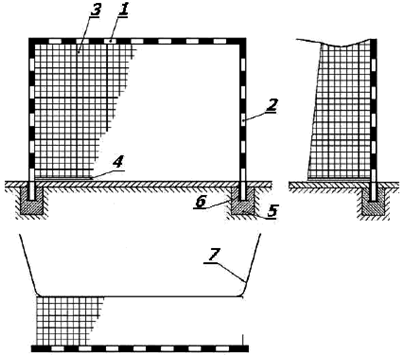

1		Ворота, закрепленные в установленных гильзах

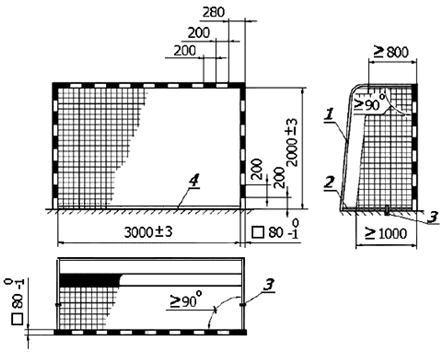

2		Ворота свободно стоящие

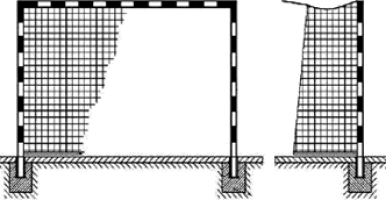

Мини-футбольные ворота типа 1

Мини-футбольные ворота типа 2

Важно отметить, что стандартные конструкции формируют принципы конструирования, но на практике производители вносят свои изменения и новации в стандартные конструкции,

5.По размерам (основные размеры):

Классический футбол
732х244	7320	2440
5х23	5000	2000

Футзал (мини-футбол)
3х2	3000	2000

Пляжный футбол
5,5х2	5500	2000

³В целом, в стандартах нет указания на деление ворот по признаку тренировочных и соревновательных. И те, и другие могут быть использованы для обоих целей. Но в сложившейся практике ворота 5х2, в основном, используют как тренировочные.

6. По применяемые материалам

Рама ворот:

• легкий металл (чаще алюминий)
• сталь
• пластик
• дерево

Для профессиональных международных соревнований рама ворот по регламенту должна быть изготовлена из алюминия или подобного материала.

Почему для ворот международного профессионального уровня требуется именно алюминий? Потому, что это лучший вариант. Алюминий – легкий металл, а это значит, что ворота из него менее травмоопасны. Алюминий долговечен, не деформируется под воздействием внешних факторов, не боится перепадов температур, прямого воздействия солнечных лучей, климатические осадков и влажности. Он является прочным и надежным.

Хорошая альтернатива алюминию – облегченный стальной усиленный профиль с качественной порошковой покраской.

Самый бюджетный вариант – стальная труба с покрасочным покрытием.

Установочный комплект и крепления
Наземная часть рамы, установочные гильзы, кронштейны и стойки натяжения должны быть изготовлены из легкого металла и/или стали, защищенной от коррозии (например, гальванизированной или прошедшей порошковую окраску).

Элементы крепления сетки к воротам должны быть изготовлены из стали, защищенной от коррозии, или пластика.

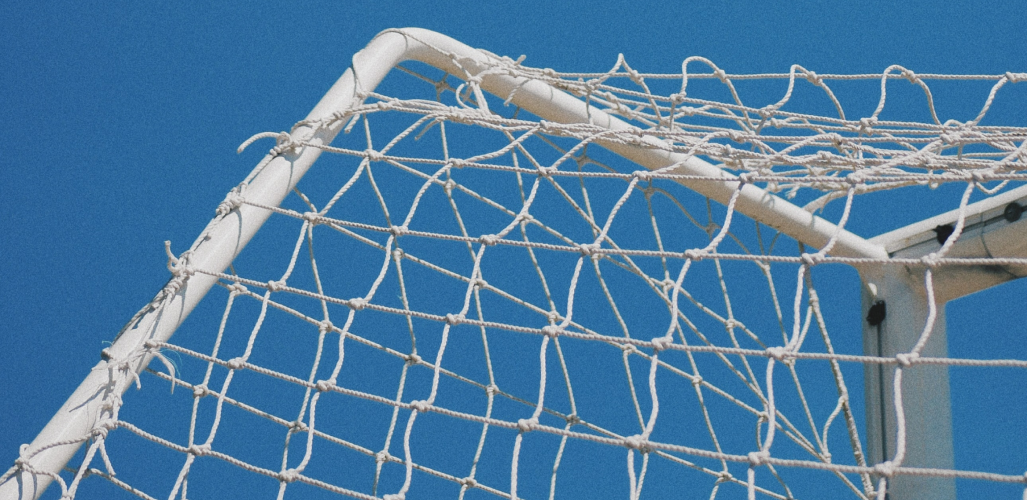

Сетка
Веревка, из которой изготовлена сетка, может быть синтетической или натуральной.
Для шнура натяжения сетки следует использовать синтетическую веревку.

7. По форме сечения

• элипс
• круг
• квадрат

Для профессиональных международных соревнований профиль рамы ворот по регламенту должен иметь круглую или эллиптическую форму.

Замечено, что круглая форма штанг, зачастую, при кручёных ударах приводит к непредсказуемым отскокам мяча иногда с пересечением линии ворот и после отскока от земли, возвращением его в поле (так было, например, в финале ЧМ-66 в Англии). Чтобы снизить вероятность таких событий в игре, производители подбирают для профиля сечений максимально эффективную форму.

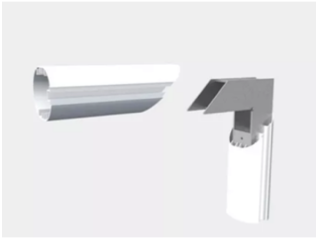

Хорошо зарекомендовала себя эллипсовидная форма, на которой, например, специализируется компания SPORTWERK, применяющая такую форму для стандартных ворот с целью одновременно безопасности, надежности и легкости конструкции. Это облегченный (пустотелый) алюминиевый профиль с внутренними ребрами жесткости.

Для ворот 5х2 м SPORTWERK, кроме эллипсовидной формы, применяет ещё и профиль квадратного сечения (см. изображение ниже). Таким образом, например, снижается вероятность боковых отлетов, нежелательных при тренировке или на маленьком поле.

8.По цвету

• белые (основной, стандартный)
• с вертикальными полосами (преимущественно для футзала (мини-футбола)/регби)
• желтый (для пляжного футбола)

В отношении цвета ворот важно подчеркнуть, что белый — это цвет стандартных футбольных ворот.

В российском стандарте в отношении цвета указано также, что рама ворот должна быть либо белого цвета, либо естественного серебристого цвета при изготовлении из легкого металла, и что белый цвет применяется в соответствии с требованиями спортивного союза.

В целом, в отношении цвета футбольных ворот иногда производят варианты с черными вертикальными полосами.

Например, PESMENPOL (Польша), помимо белых ворот, выпускает тренировочные ворота 5х2 с черными полосами на белом фоне.

Ворота для пляжного футбола часто окрашивают в желтый цвет, чтобы меньше «бликовали» на ярком солнце и не «резали» глаза.

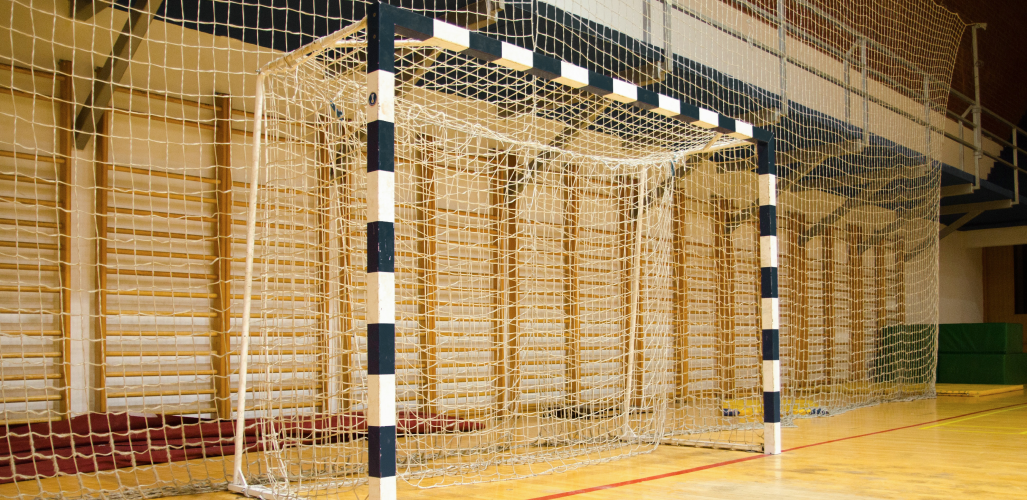

На ворота для футзала (мини-футбола) и регби наносят черные, красные или синие вертикальные полосы.

Ворота для уличного футбола покрывают красными или синими полосами, кроме того их могут изготовить полностью синими или красными.

9. По тому, где устанавливаются

• для закрытых помещений
• уличные

Данный критерий классификации является производным от других. Как правило, уличные ворота являются стационарными, чаще всего имеют квадратный и круглый профиль, выполнены из стали с покраской. При выборе ворот, конечно, необходимо учитывать не только, то, что уличные ворота будут находиться под атмосферным воздействием, но и то, что они должны быть вандалоустойчивыми, особенно, если к ним существует свободный доступ населения.

Параметры выбора ворот

Если перед вами стоит задача выбора ворот, то нужно сначала ознакомиться со стандартами и требованиями (статья, надеемся, вам в этом поможет).

Для того, чтобы разобраться со множеством характеристик и параметров, можно собрать их в таблицу, подобную той, которая представлена ниже. Это, своего рода, предварительный чек-лист для выбора ворот, в котором вы сможете отметить то, что, по вашему мнению, вам больше подходит, а уже после этого позвонить менеджеру, чтобы завершить выбор.

	Характеристика первого уровня	Характеристика второго уровня
1	вид спорта
		футбол
		футзал (мини-футбол)
		другое
2	уровень
		профессиональный
		любительский
3	назначение
		проведение соревнований
		тренировки
		и то, и другое
4	закрепление
		закрепленные в гильзах (“стаканах”)
		свободно стоящие
5	мобильность
		стационарные
		переносные
6	разборка
		разборные
		неразборные
7	где устанавливаются
		спортивно-игровые залы
		уличные площадки
		открытые стадионы
		крытые стадионы
8	тип конструкции
		футбол (классика)
		1
		2
		3
		4
		футзал (мини-футбол)/гандбол
		1
		1
9	размер
		футбол
		7,32х2,44
		5х2
		другие
		футзал (мини-футбол)/гандбол
		4х2
		другие
10	профиль
		эллипс
		круглый
		квадратный
11	материал
		алюминий
		стальная труба
		пластик
		другое
12	цвет
		белый
		другой

Таким образом, это позволит сократить время выбора и снизит вероятность ошибки, поскольку вы уже будете подготовлены к предметному разговору с менеджером, который расскажет вам о практическом смысле выбора из той или иной альтернативы, посоветует лучшего производителя в выбранном сегменте по цене и качеству, поможет выбрать модель с наилучшим вариантом комплектации в вашем конкретном случае, пояснит условия поставки, доставки и гарантий, обсудит с вами возможные скидки и бонусы.
