Экспертам по спортивному оборудованию: волейбольные стойки

Кажется, что может быть проще волейбольного оборудования? Две стойки и между ними сетка. Чего о них можно написать? На самом деле волейбольное оборудование очень разнообразно, оно бывает трех классов (А, В, С), трех типов по способу установки, более двенадцати различных видов конструкций. Кроме того, существуют варианты волейбола — пляжный волейбол (олимпийский вид с 1996 года), волейбол на снегу, мини-волейбол, пионербол, парковый волейбол (утверждённый конгрессом FIVB в ноябре 1998 года в Токио), волейбол сидя (паралимпийский вид спорта).

Весьма занимательна история появления в 1895 году игры в волейбол. В то время были уже популярны теннис и баскетбол. Так вот, преподаватель физического воспитания колледжа Ассоциации молодых христиан в городе Холиоке (штат Массачусетс, США) Уильям Дж. Морган подвесил теннисную сетку на высоте 198 см и предложил своим ученикам перебрасывать через неё баскетбольный мяч. Морган назвал новую игру «минтонет».

Игра быстро прижилась в колледжах ассоциации молодых христиан, но скоро получила новое название — «волейбол», и спустя два года, в 1897 году, у неё появились первые официальные правила: размер площадки 7,6×15,1 м (25 x 50 футов), высота сетки 198 см (6,5 фута), мяч окружностью 63,5—68,5 см (25—27 дюймов) и массой 340 г, любое количество игроков и касаний мяча, очко засчитывается только при собственной подаче, при неудачной подаче её можно было повторить, игра в партии длилась до 21 очка.

Волейбол быстро стал чрезвычайно популярным командным видом спорта и любимой игрой мужчин и женщин, детей и людей пожилого возраста, а волейбольное оборудование — неотъемлемым атрибутом любого спортивного зала.

Интересно еще и то, что правила игры, стандарты разметки и оборудования в волейболе менялись очень часто и существенно. FIVB (ФИВБ, Международная федерация волейбола) регулярно презентовала нововведения в правила, делала игру более зрелищной и атлетичной, с целью привлечь внимание телевидения и спонсоров.

В настоящее время размер площадки - 18 х 9 м, верхний край сетки устанавливается на высоте 2,43 м для мужчин и 2,24 м для женщин. В 1974 году была введена в правила установка антенн на сетке. Мяч с окружностью 65-67 см и весом 260-280 г. Каждая из двух команд может иметь в составе до 12 игроков (до 14 на официальных соревнованиях FIVB), на поле во время игры могут находиться 6 игроков. Партия (за исключением решающей 5-ой партии) выигрывается командой, которая первой набирает 25 очков с преимуществом минимум в два очка. В случае равного счета 24-24 игра продолжается до преимущества в 2 очка. Контакт игрока с сеткой между антеннами во время игрового действия с мячом является ошибкой. Повторяется только подача, выполненная до свистка.

О стандартизации волейбольного оборудования

У современных волейбольных стоек, помимо того, что они держат сетку, есть и другие задачи: они должны быть безопасными, позволять регулировать сетку по высоте, иметь механизмы натяжения сетки, в определенных условиях передвигаться или легко демонтироваться и т.д.

Стандарты волейбольного оборудования:

• Стандарты и требования ФИВБ для классического и пляжного волейбола (Международная федерация волейбола)
• Стандарты и требования ЕКВ (англ. аббревиатура CEV, Европейской конфедерация волейбола). ЕКВ поддерживает международные стандарты ФИВБ, активно участвовала в разработке правил и стандартов пляжного и снежного волейбола.
• ГОСТ Р 56433-2015 «Оборудование для спортивных игр. ОБОРУДОВАНИЕ ВОЛЕЙБОЛЬНОЕ»
• ГОСТ Р 57168-2016 «Оборудование для спортивных игр. ОБОРУДОВАНИЕ СПОРТИВНОЕ ПЛЯЖНОЕ»
• Стандарты и технические условия производителей

Стандарты ФИВБ поддерживаются Всероссийской федерацией волейбола (ВФВ).

Для волейбольного оборудования в нашей стране обязательная сертификация не предусмотрена.

Для подтверждения соответствия производители могут добровольно сертифицировать свою продукцию. Таким образом они подтверждают, что продукция изготовлена в соответствии с российскими (федеральными) стандартами, а, это значит, что она безопасная, поскольку выдержала стандартные испытания.

ФИБВ обладает собственным сертифицирующим органом, который определяет соответствие волейбольного оснащения и оборудования для использования на международных и официальных соревнованиях.

Волейбольное оборудование по стандартам ФИБВ

Волейбольные стойки являются частью волейбольного оснащения и оборудования, утвержденного Официальными волейбольными правилами ФИБВ, туда также входят сетка, антенны, разметка, покрытие, дополнительное оборудование.

По регламенту ФИБВ стойки, поддерживающие сетку, имеют высоту 2,55 м, предпочтительно регулируемую, устанавливаются на поверхности без растяжек на расстоянии 0,5-1,0 м. за боковыми линиями (для всех официальных ФИВБ и международных соревнований стойки должны располагаться на расстоянии 1 метра за боковыми линиями и иметь защитное покрытие). Цвет стоек не регламентирован.

Верхний край сетки, измеряемый по центру, устанавливается на высоте 2,43 м для мужчин и 2,24 м для женщин. Высота сетки (над двумя боковыми линиями) должна быть совершенно одинаковой и не превышать официальную высоту более чем на 2 см. То есть, сетка должна быть натянута с перепадом высот не более 2 см. Цвет сетки в Официальных волейбольных правилах ФИБВ не регламентирован (но в профессиональном соревновательном оборудовании предпочтительно используется черный цвет сетки).

Антенна представляет собой гибкий стержень длиной 1,80 м и диаметром 10 мм, сделанный из стекловолокна или подобного материала, прикрепленный по одному с каждой стороны внешнего края боковых лент на противоположных сторонах сетки. Антенна возвышается над сеткой на 80 см. и окрашена полосами контрастных цветов шириной 10 см, предпочтительно красного и белого.

ФИВБ также устанавливает стандарты на оборудование для пляжного волейбола. Высота стоек та же, что для классического волейбола, но стойки устанавливаются на расстоянии 0,7-1,0 м за каждой из боковых линий, и должны в любом случае иметь мягкую защиту. Цвет стоек для пляжного волейбола не регламентирован, но, как всё пляжное оборудование, стойки для пляжного волейбола чаще всего окрашены в желтый цвет.

Ниже в таблице вы можете ознакомиться с требованиями ФИВБ к спортивному оснащению и оборудованию, как для классического волейбола, так и для пляжного.

Пункты	Классический Базовые требования	Классический Уровень ФИБВ	Пляжный Базовые требования	Пляжный Уровень ФИБВ
Размеры	Прямоугольник 18 х 9 м, окруженный со всех сторон свободной зоной шириной минимум 3 метра. Свободным игровым пространством является пространство над игровым полем, без препятствий. Минимальная высота свободного игрового пространства над игровым полем составляет 7 м от игровой поверхности.	Свободная зона должна быть шириной 5 м от боковых линий и 6,5 м от лицевых линий. Свободное игровое пространство должно быть высотой минимум 12,5 м от игровой поверхности.	Прямоугольник 16 х 8 м, окруженный со всех сторон свободной зоной шириной минимум 3 метра. Свободным игровым пространством является пространство над игровым полем, без препятствий. Минимальная высота свободного игрового пространства над игровым полем составляет 7 м от игровой поверхности.	Свободная зона должна быть минимум 5 м и максимум 6 м от лицевых/боковых линий. Свободное игровое пространство должно быть высотой минимум 12,5 м от игровой поверхности.
Игровая поверхность	Игровая поверхность должна быть плоской, горизонтальной и однообразной. Она не должна представлять никакой опасности травмирования игроков. Запрещено играть на неровных или скользких поверхностях. В залах поверхность игровых площадок должна быть светлого цвета. На открытых площадках разрешен уклон 5 мм на 1 м для дренажа. Линии площадки, изготовленные из твердых материалов, запрещены. Ширина всех линий 5 см. Линии должны быть светлыми и отличаться по цвету от пола и любых других линий. Ограничительные линии Две боковые и две лицевые линии ограничивают игровую площадку. Боковые и лицевые линии входят в размеры игровой площадки. Средняя линия Ось средней линии разделяет игровую площадку на две равные площадки размером 9 х 9 м каждая; тем не менее, считается, что вся ширина этой линии принадлежит и той, и другой площадке в равной степени. Эта линия проведена под сеткой от одной боковой линии до другой. Линия атаки На каждой площадке линия атаки, задний край которой нанесен на расстоянии 3 м от оси средней линии, ограничивает переднюю зону.	Разрешено только деревянное или синтетическое покрытие. Покрытие должно быть предварительно утверждено ФИВБ. Белый цвет линий является обязательным. Другие цвета, отличающиеся друг от друга, необходимы для игровой площадки и свободной зоны. Игровая площадка может быть из разных цветов, устанавливающих различие между передней зоной и задней зоной.	Поверхность должна состоять из выровненного песка, быть, насколько возможно, плоской и однородной, без камней, ракушек и других включений, которые могут представлять опасность порезов или травм для игроков.	Песок должен быть глубиной не менее 40 см и состоять из мелких, не слежавшихся, рыхлых песчинок. Песок должен быть просеян до приемлемого размера песчинок, не слишком крупных, без камней и опасных частиц. Он не должен быть слишком мелким, чтобы не создавать пыль и не прилипать к коже.
Линии	Ширина всех линий 5 см. Линии должны быть светлыми и отличаться по цвету от пола и любых других линий. Ограничительные линии Две боковые и две лицевые линии ограничивают игровую площадку. Боковые и лицевые линии входят в размеры игровой площадки. Средняя линия Ось средней линии разделяет игровую площадку на две равные площадки размером 9 х 9 м каждая; тем не менее, считается, что вся ширина этой линии принадлежит и той, и другой площадке в равной степени. Эта линия проведена под сеткой от одной боковой линии до другой. Линия атаки На каждой площадке линия атаки, задний край которой нанесен на расстоянии 3 м от оси средней линии, ограничивает переднюю зону.	Линия атаки продолжена дополнительными пунктирными линиями от боковых линий – пятью 15-см короткими линиями шириной 5 см, нанесенными через 20 см, общей длиной 1,75 м. "Ограничительная линия тренера" (пунктирная линия, которая продолжается от линии атаки до лицевой линии площадки параллельно боковой линии на расстоянии 1,75 м от нее), состоящая из 15-см коротких линий, нанесенных через 20 см, предназначена для ограничения зоны действия тренера.	Ширина всех линий 5 см. Линии должны иметь цвет резко контрастный по отношению к цвету песка. Ограничительные линии: две боковые и две лицевые линии ограничивают игровую площадку. Центральная линия не существует. Боковые и лицевые линии расположены внутри игровой площадки и входят в ее размеры. Линии площадки представляют собой отрезки ленты, изготовленной из прочного материала, и любые открытые крепления их должны быть из мягкого, эластичного материала
Зоны и места	Передняя зона На каждой площадке передняя зона ограничена осью средней линии и задним краем линии атаки. Считается, что передняя зона простирается за боковыми линиями до конца свободной зоны Зона подачи Зона подачи – это участок шириной 9 м позади каждой лицевой линии. Она ограничена по бокам двумя короткими линиями длиной 15 см каждая, нанесенными на расстоянии 20 см позади лицевой линии, как продолжение боковых линий. Обе короткие линии включены в ширину зоны подачи. По глубине зона подачи простирается до конца свободной зоны. Зона замены Зона замены ограничена продолжением обеих линий атаки и простирается до стола секретаря. Зона замещения Либеро Зона Замещения Либеро – это часть свободной зоны на стороне скамеек команд, она ограничена продолжением линии атаки и простирается до лицевой линии.	Место разминки Места разминки, размером приблизительно 3 х 3 м, расположены за пределами свободной зоны в обоих углах на стороне скамеек команд, где они не должны препятствовать обзору зрителей, скамейки команды, где трибуна начинается выше 2,5 м от поверхности площадки.	Существует только площадка, зона подачи и свободная зона, окружающая площадку. Зона подачи – это зона шириной 8 м позади лицевой линии, которая простирается до конца свободной зоны.
	Сетка и стойки
Высота сетки	Сетка установлена вертикально над осью средней линии. Верхний край сетки устанавливается на высоте 2,43 м для мужчин и 2,24 м для женщин. Примечание: Высота сетки может быть изменена для определенных возрастных групп следующим образом: Возрастные группы: мальчики и девочки 16 лет и младше 2,4 м 2,2 м; 14 лет и младше 2,3 м 2,1 м; 12 лет и младше 2,20 м 2,00 м. Высота сетки измеряется в середине игровой площадки. Высота сетки (над двумя боковыми линиями) должна быть совершенно одинаковой и не должна превышать официальную высоту более чем на 2 см.		Сетка установлена вертикально над серединой площадки, ее верхний край устанавливается на высоте 2,43 м для мужчин и 2,24 м для женщин Примечание: Высота сетки может быть изменена для определенных возрастных групп следующим образом: Возрастные группы: мальчики и девочки 16 лет и младше 2,24 м 2,24 м; 14 лет и младше 2,12 м 2,12 м; 12 лет и младше 2,00 м 2,00 м. Высота сетки измеряется в середине игровой площадки измерительной планкой. Высота сетки (над обеими боковыми линиями) должна быть совершенно одинаковой и не должна превышать официальную высоту более чем на 2 см
Структура сетки	Сетка шириной 1 метр (+/- 3 см) и длиной 9,50-10 метров (с 25-50 см за боковыми лентами на каждой стороне) состоит из черных ячеек в форме квадрата со стороной 10 см. Верхний край сетки формирует горизонтальная лента шириной 7 см, выполненная из сложенной вдвое белой парусины, прошитой по всей длине. Каждый конец ленты имеет отверстие, прикрепляющий ленту к стойкам для ее натяжения. Внутри ленты находится гибкий трос для прикрепления сетки к стойкам и поддержания ее верхней части в натянутом состоянии. Внизу сетки имеется другая горизонтальная лента шириной 5 см аналогичная верхней ленте, через которую пропущен шнур. Этот шнур предназначен для прикрепления сетки к стойкам и поддержания ее нижней части в натянутом состоянии.	Размер ячейки может быть изменен, чтобы способствовать рекламе, соответствующей маркетинговым соглашениям.	Сетка длиной 8,5 м и шириной 1 м (± 3 см) в натянутом состоянии расположена вертикально точно над центральной осью в середине игровой площадки. Cx3 Она состоит из ячеек в форме квадрата со стороной 10 см. Сверху и снизу сетки имеются горизонтальные ленты шириной 7-10 см, выполненные из сложенного вдвое полотна предпочтительно темно-синего или ярких цветов, пришитые вдоль всей длины сетки. Каждый конец верхней ленты имеет отверстие, через которое пропущен шнур, прикрепляющий верхнюю ленту к стойкам, чтобы поддерживать верх сетки в туго натянутом состоянии. Внутри лент имеются: гибкий трос в верхней ленте и шнур в нижней ленте для крепления сетки к стойкам и поддержания верха и низа сетки в натянутом состоянии. Допускается размещение рекламы на горизонтальных лентах сетки..	Может использоваться сетка длиной 8,0 м с ячейками меньших размеров и с расположенными между краями сетки и стойками брендингами, при условии, что сохраняется обзор для спортсменов и судей. Реклама может быть размещена на указанных брендингах в соответствии с инструкциям ФИВБ
Боковые ленты	Две белые ленты прикреплены вертикально к сетке и расположены непосредственно над каждой боковой линией. Их ширина 5 см и длина 1 м, и они считаются частью сетки.		Две цветные ленты шириной 5 см (той же ширины, что и линии площадки) и длиной 1 м прикреплены вертикально к сетке и расположены непосредственно над каждой из боковых линий. Они считаются частью сетки. 14.1.1, Cx3 Разрешено размещение рекламы на боковых лентах.
Антенны	Антенна представляет собой гибкий стержень длиной 1,80 м и диаметром 10 мм, сделанный из стекловолокна или подобного материала. Антенна прикреплена с внешнего края каждой боковой ленты. Антенны расположены на противоположных сторонах сетки. Каждая антенна возвышается над сеткой на 80 см. и окрашена полосами контрастных цветов шириной 10 см, предпочтительно красного и белого. Антенны считаются частью сетки и ограничивают по бокам площадь перехода		Антенна представляет собой гибкий стержень длиной 1,80 м и диаметром 10 мм, изготовленный из стекловолокна или подобного материала. Антенна прикреплена с внешнего края каждой боковой ленты. Антенны расположены на противоположных сторонах сетки. Верхние 80 см каждой антенны возвышаются над сеткой и размечены 10 см полосами контрастных цветов, предпочтительно красного и белого. Антенны считаются частью сетки и ограничивают по бокам площадь перехода.

Требования безопасности к оборудованию для волейбола

Волейбольное оборудование может оказаться причиной травм для игроков.
Первый источник травматизма – это возможные повреждения в результате столкновения или соприкосновения со стойками.
Вторая причина травматизма – получение повреждений из-за незакрепленных/слабо закрепленных конструкций.
Третий источник травматизма – получение повреждений в результате зацепа или запутывания в сетке и тросах.

Стойки
Стойки должны быть круглые и гладкие.
Стойки должны быть надёжно закреплены на поверхности, установлены на поверхности без растяжек, расположены от боковых линий на расстоянии от 50 см (1 метра для международных соревнований и официальных ФИВБ). Не должно быть опасных или мешающих приспособлений.
Стойки для всех официальных ФИВБ и международных соревнований, а также стойки класса А и B должны иметь мягкую защиту.
Значение прогиба стоек волейбольного оборудования (для классов А и В) при испытаниях не более 80 мм. После снятия нагрузки не должно быть зарегистрировано остаточных деформаций.
Масса стоек волейбольного оборудования (для классов А и В) должна быть установлена в соответствующих правилах проведения соревнований.

Масса стоек волейбольного оборудования класса С - в соответствии с таблицей.

Радиус закругления выступающих углов и кромок должен составлять не менее 3 мм.

Сетка
Элементы крепления сетки должны быть устойчивы к нагрузкам. При проведении испытаний точки крепления сетки не должны разрушаться или деформироваться.

Сетка состоит из ячеек в форме квадрата со стороной 10 см.
Натяжные устройства и устройства крепления троса
Установочный механизм натяжного устройства, например, лебедки должен иметь съемную или выдвижную рукоятку, укладываемую внутрь стойки.

При испытаниях натяжного устройства установочный механизм натяжного устройства не должен непреднамеренно расцепляться. Натяжные устройства и устройства крепления троса волейбольного оборудования (для классов А и В) должны быть расположены на внешней стороне стойки, то есть за пределами игрового поля, или должны быть утоплены в стойку. Для волейбольного оборудования класса С допускается закрепление натяжных устройств и устройства крепления троса на стойке со стороны сетки.

Стакан для крепления стойки
Стакан для крепления стойки волейбольного оборудования типа 2 должен быть расположен за пределами игрового поля
(см. рисунок 2) и во время игры должен быть защищен для предотвращения травмы, например, с помощью обшивки.

Пляжное оборудование
Стойки для пляжного волейбола также должны иметь мягкую защиту. Если конструкцией спортивного пляжного оборудования предусмотрено наличие съемных/заменяемых деталей, то верхняя грань съемной/заменяемой детали должна быть расположена на высоте не менее 200 мм над поверхностью песка или быть защищена таким образом, чтобы предотвратить возможность получения травм пользователями.

Спортивное пляжное оборудование устанавливают в песок с помощью фундаментов, установочных гильз и анкерных креплений.
Фундаменты и анкерные крепления должны быть выполнены таким образом, чтобы предотвратить получение травм пользователями.
Фундаменты и анкерные крепления должны находиться под слоем песка, при этом глубина установки фундамента в песок должна быть достаточной, чтобы предотвратить их обнажение вследствие эрозии.
Установочные гильзы должны соответствовать профилю стоек спортивного пляжного оборудования. Установочные гильзы и их нижние рамы (при наличии) должны быть защищены от коррозии.
Фундаменты, анкерные крепления и установочные гильзы должны обеспечивать устойчивость спортивного пляжного оборудования при приложении к ним установленных стандартами нагрузок.

Примеры установки спортивного пляжного оборудования

Комплектация волейбольного оборудования

Комплектация волейбольного оборудования зависит от конструкции и может включать следующие элементы:

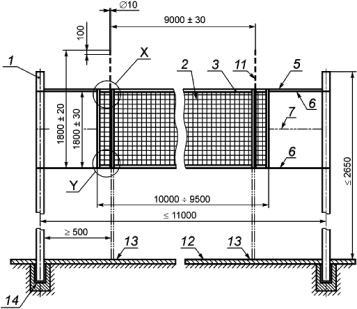

Для того, чтобы более детально рассмотреть волейбольное оборудование, обратимся к действующим стандартам:

Систематизация волейбольного оборудования (стоек)

Волейбольное оборудование делится:

Официальные волейбольные правила ФИБВ не содержат информации о различиях между соревновательным и тренировочным оборудованием. ФИБВ регламентирует только основные вопросы безопасности и правила игры, но не фиксирует конструктивные и технические требования.

К соревновательному оборудованию следует отнести то, которое отвечает правилам соревнований, остальное может быть отнесено к разряду тренировочного, как правило – это оборудование С-класса.

Классификация волейбольного оборудования по параметрам и характеристикам

По параметрам и характеристиками волейбольное оборудование делятся:

• Волейбольное оборудование с установочными гильзами

• Волейбольное оборудование с элементами крепления к земле

• Волейбольное оборудование по способу крепления к стенам (не входит в ГОСТ Р 56433-2015)

По мобильности

• стационарные
• передвижные (различных конструкций с рамой, противовесом, передвижным механизмом)

По возможности съёма с креплений

• съёмные
• несъемные

По регулировке высоты сетки

• регулируемые
• нерегулируемые

По виду регулировочного механизма

• лебёдка
• другой

По размерам:

• стандартные размеры (установлены международными стандартами или ГОСТ Р 56433-2015)

• нестандартные

По применяемые материалам

Стойки

• легкий металл (чаще алюминий)
• сталь
• синтетический материал (чаще пластик)

Стойки должны быть изготовлены из стали, легкого металла или синтетического материала при условии, что выполняются требования по механической надежности.

Легкий металл должен быть коррозионностойким, сталь должна быть защищена от коррозии (например, путем горячего цинкования, нанесения порошкового покрытия или окрашивания).

Для стоек профессионального класса в большинстве случаев подходит алюминий. Он долговечен, не деформируется под воздействием внешних факторов, не боится перепадов температур, прямого воздействия солнечных лучей, климатические осадков и влажности. Он является прочным и надежным.

Также подойдет облегченный стальной усиленный профиль с качественной порошковой покраской, которые имеет меньшую массу чем стальная труба.

Сетка, окантовочные ленты (стропы)

• синтетическое волокно

Несущий трос

• стальная проволока (оцинкованная или защищенная от коррозии или с синтетическим покрытием)
• синтетический материал
• другой равноценный материал
